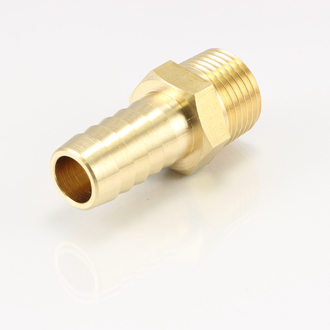

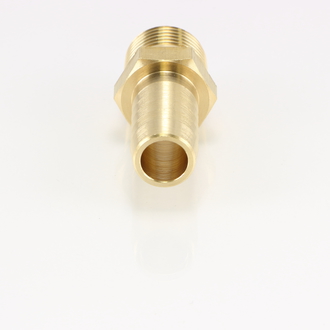

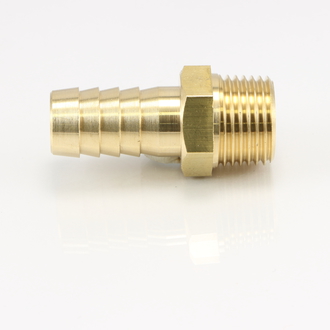

HN　ホースニップル

ホースを接続するための外ネジ付きのニップルです。

面間も短く、1mm刻みの外径のタイプを揃えており、様々なホースに対応可能です。

ホースバンド等でホースが抜けないようにしっかりと固定し、使用して下さい。

ホース用のバンド（オービットホースバンド参照）もご用意しています。

RoHS指令相当品（カドミウム含有75ppm以下材使用）やクロムメッキ付のものなどもありますので、お問い合わせ下さい。

カタログダウンロード

共通仕様

使用圧力	MAX 3.45MPa
使用温度	-50℃〜+150℃
材質	RoHS品番：C3604BD/C3771B(cd75ppm以下)/標準黄銅材：C3604BD/C3771B
流体	上記材質に悪影響が無い流体

製品バリエーション

ホースニップル（RoHS指令相当品）
品番	取付ネジ(外)	竹の子外径(mm)	竹の子内径(mm)	六角対辺(mm)	竹の子長さ(mm)	全長(mm)	図面ダウンロード
HN-1105R	PT1/8	5	2.5	12	20	34
HN-1106R	PT1/8	6	3	12	20	34
HN-1107R	PT1/8	7	4	12	20	34
HN-1108R	PT1/8	8	5	12	20	34
HN-1110R	PT1/8	10.5	6	12	20	34
HN-1207R	PT1/4	7	4	14	26	41
HN-1208R	PT1/4	8	4.5	14	26	41
HN-1209R	PT1/4	9	5	14	26	41
HN-1295R	PT1/4	9.5	5.5	14	26	41
HN-1210R	PT1/4	10.5	7	14	26	41
HN-1212R	PT1/4	12	8.5	14	26	41
HN-1240R	PT1/4	12.7	8.5	14	26	41
HN-1214R	PT1/4	14	9	14	26	41
HN-1307R	PT3/8	7	4	17	29	46
HN-1308R	PT3/8	8	4.5	17	29	46
HN-1310R	PT3/8	10.5	7	17	29	46
HN-1340R	PT3/8	12.7	8.5	17	29	46
HN-1314R	PT3/8	14	10	17	29	46
HN-1316R	PT3/8	16	11.5	17	29	46
HN-1407R	PT1/2	7	3.5	22	29	50
HN-1409R	PT1/2	9	5	22	29	50
HN-1410R	PT1/2	10.5	6	22	29	50
HN-1412R	PT1/2	12	7.5	22	29	50
HN-1440R	PT1/2	12.7	8	22	29	50
HN-1413R	PT1/2	13.5	9.5	22	29	50
HN-1414R	PT1/2	14	10	22	29	50
HN-1416R	PT1/2	16	11	22	29	50
HN-1419R	PT1/2	19	14	22	29	50
HN-1420R	PT1/2	20.5	14	22	29	50
HN-1421R	PT1/2	21	14	22	29	50
HN-1616R	PT3/4	16	10	27	36	60
HN-1619R	PT3/4	19	13	27	36	60
HN-1620R	PT3/4	20.5	15	27	36	60
HN-1621R	PT3/4	21	15	27	36	60
HN-1626R	PT3/4	26	19.5	27	36	60
HN-1627R	PT3/4	27	20	27	36	60
HN-1834R	PT 1	34	25.5	35	41.5	73.5

ホースニップル（C3604）
品番	取付ネジ(外)	竹の子外径(mm)	竹の子内径(mm)	六角対辺(mm)	竹の子長さ(mm)	全長(mm)	図面ダウンロード
HN-1105	PT1/8	5	2.5	12	20	34
HN-1106	PT1/8	6	3	12	20	34
HN-1165	PT1/8	6.5	3.5	12	20	34
HN-1107	PT1/8	7	4	12	20	34
HN-1108	PT1/8	8	5	12	20	34
HN-1109	PT1/8	9	5.5	12	20	34
HN-1110	PT1/8	10.5	6	12	20	34
HN-1112	PT1/8	12	6	12	20	34
HN-1206	PT1/4	6	3	14	26	41
HN-1265	PT1/4	6.5	3.5	14	26	41
HN-1207	PT1/4	7	4	14	26	41
HN-1208	PT1/4	8	4.5	14	26	41
HN-1209	PT1/4	9	5	14	26	41
HN-1295	PT1/4	9.5	5.5	14	26	41
HN-1210	PT1/4	10.5	7	14	26	41
HN-1212	PT1/4	12	8.5	14	26	41
HN-1240	PT1/4	12.7	8.5	14	26	41
HN-1213	PT1/4	13	9	14	26	41
HN-1214	PT1/4	14	9	14	26	41
HN-1216	PT1/4	16	9	17	29	46
HN-1306	PT3/8	6	3	17	29	46
HN-1307	PT3/8	7	4	17	29	46
HN-1308	PT3/8	8	4.5	17	29	46
HN-1309	PT3/8	9	5.5	17	29	46
HN-1395	PT3/8	9.5	5.5	17	29	46
HN-1310	PT3/8	10.5	7	17	29	46
HN-1312	PT3/8	12	8	17	29	46
HN-1340	PT3/8	12.7	8.5	17	29	46
HN-1313	PT3/8	13.5	9.5	17	29	46
HN-1314	PT3/8	14	10	17	29	46
HN-1316	PT3/8	16	11.5	17	29	46
HN-1406	PT1/2	6	3	22	29	50
HN-1407	PT1/2	7	3.5	22	29	50
HN-1408	PT1/2	8	4	22	29	50
HN-1409	PT1/2	9	5	22	29	50
HN-1410	PT1/2	10.5	6	22	29	50
HN-1412	PT1/2	12	7.5	22	29	50
HN-1440	PT1/2	12.7	8	22	29	50
HN-1413	PT1/2	13.5	9.5	22	29	50
HN-1414	PT1/2	14	10	22	29	50
HN-1416	PT1/2	16	11	22	29	50
HN-1419	PT1/2	19	14	22	29	50
HN-1420	PT1/2	20.5	14	22	29	50
HN-1421	PT1/2	21	14	22	29	50
HN-1614	PT3/4	14	9.5	27	36	60
HN-1616	PT3/4	16	10	27	36	60
HN-1619	PT3/4	19	13	27	36	60
HN-1620	PT3/4	20.5	15	27	36	60
HN-1621	PT3/4	21	15	27	36	60
HN-1626	PT3/4	26	19.5	27	36	60
HN-1627	PT3/4	27	20	27	36	60
HN-1814	PT 1	14	9.5	35	36	68
HN-1834	PT 1	34	25.5	35	41.5	73.5

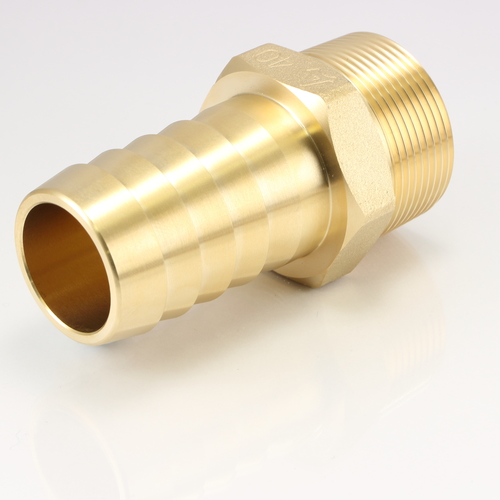

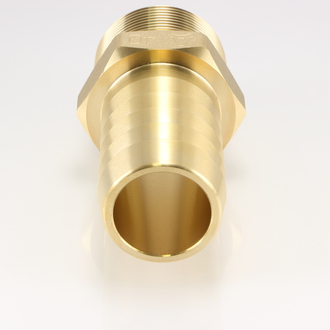

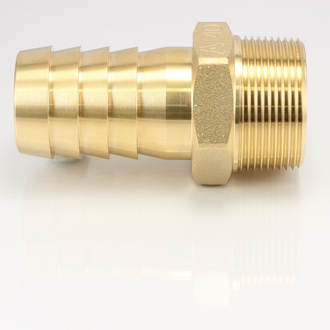

デカニップル（RoHS指令相当品）
品番	取付ネジ(外)	竹の子外径(mm)	竹の子内径(mm)	六角対辺(mm)	竹の子長さ(mm)	全長(mm)	図面ダウンロード
HN-1827R	PT 1	27	20.5	35	41.5	73.5
HN-1034R	PT 1-1/4	34	24	45	58	96
HN-1040R	PT 1-1/2	40	30	51	61	100
HN-1052R	PT 2	52	40	63	86	132

デカニップル（C3771）
品番	取付ネジ(外)	竹の子外径(mm)	竹の子内径(mm)	六角対辺(mm)	竹の子長さ(mm)	全長(mm)	図面ダウンロード
HN-1820	PT 1	20.5	14	35	42	74
HN-1827	PT 1	27	20.5	35	41.5	73.5
HN-1034	PT 1-1/4	34	24	45	58	96
HN-1040	PT 1-1/2	40	30	51	61	100
HN-1052	PT 2	52	40	63	86	132
