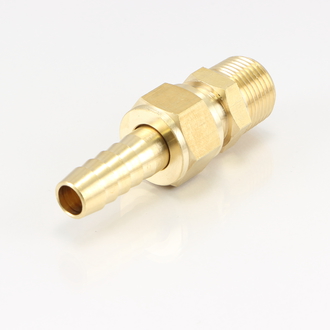

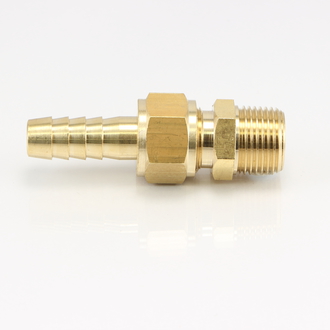

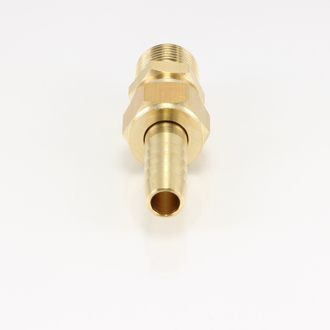

HS ホースジョイント

機器とホースを接続するための継手です。

ホース接続部がユニオン式になっており、機器に取り付けた後もナット部分から取り外すことが出来、メンテナンスやホースのねじれなどを心配することもありません。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました(図面準備中)。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3604/RoHS品番:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

取付ネジ(外)

竹の子外径(mm)

竹の子内径(mm)

本体六角対辺(mm)

ナット六角対辺(mm)

全長(mm)

図面ダウンロード

HS-1116 PT1/8 6 3 12 12 43 CADデータダウンロード PDFデータダウンロード
HS-1117 PT1/8 7 4 12 12 43 CADデータダウンロード PDFデータダウンロード
HS-1107 PT1/8 7 4 14 16 55 CADデータダウンロード PDFデータダウンロード
HS-1108 PT1/8 8 4.5 14 16 55 CADデータダウンロード PDFデータダウンロード
HS-1109 PT1/8 9 5 14 16 55 CADデータダウンロード PDFデータダウンロード
HS-1206 PT1/4 6 3 14 16 59 CADデータダウンロード PDFデータダウンロード
HS-1207 PT1/4 7 4 14 16 59 CADデータダウンロード PDFデータダウンロード
HS-1208 PT1/4 8 4.5 14 16 59 CADデータダウンロード PDFデータダウンロード
HS-1209 PT1/4 9 5 14 16 59 CADデータダウンロード PDFデータダウンロード
HS-1210 PT1/4 10.5 7 17 19 57 CADデータダウンロード PDFデータダウンロード
HS-1306 PT3/8 6 3 17 16 60 CADデータダウンロード PDFデータダウンロード
HS-1307 PT3/8 7 4 17 16 60 CADデータダウンロード PDFデータダウンロード
HS-1308 PT3/8 8 4.5 17 16 60 CADデータダウンロード PDFデータダウンロード
HS-1309 PT3/8 9 5 17 16 60 CADデータダウンロード PDFデータダウンロード
HS-1310 PT3/8 10.5 7 17 19 60 CADデータダウンロード PDFデータダウンロード
HS-1340 PT3/8 12.7 9 22 24 71 CADデータダウンロード PDFデータダウンロード
HS-1314 PT3/8 14 10 22 24 71 CADデータダウンロード PDFデータダウンロード
HS-1316 PT3/8 16 11.5 22 24 71 CADデータダウンロード PDFデータダウンロード
HS-1408 PT1/2 8 4.5 22 16 63 CADデータダウンロード PDFデータダウンロード
HS-1409 PT1/2 9 5 22 16 63 CADデータダウンロード PDFデータダウンロード
HS-1410 PT1/2 10.5 7 22 19 63 CADデータダウンロード PDFデータダウンロード
HS-1440 PT1/2 12.7 9 22 24 73 CADデータダウンロード PDFデータダウンロード
HS-1414 PT1/2 14 10 22 24 73 CADデータダウンロード PDFデータダウンロード
HS-1416 PT1/2 16 11.5 22 24 73 CADデータダウンロード PDFデータダウンロード
HS-1420 PT1/2 20.5 15 27 30 78 CADデータダウンロード PDFデータダウンロード
HS-1640 PT3/4 12.7 9 27 24 76 CADデータダウンロード PDFデータダウンロード
HS-1614 PT3/4 14 10 27 24 76 CADデータダウンロード PDFデータダウンロード
HS-1616 PT3/4 16 11.5 27 24 76 CADデータダウンロード PDFデータダウンロード
HS-1620 PT3/4 20.5 15 28 30 82 CADデータダウンロード PDFデータダウンロード
HS-1827 PT 1 27 20 35 38 105 CADデータダウンロード PDFデータダウンロード
HS-1034 PT 1"1/4 34 24 45 46 142 CADデータダウンロード PDFデータダウンロード
HS-1040 PT 1"1/2 40 28 50 55 147 CADデータダウンロード PDFデータダウンロード
HS-1052 PT 2 52 40 60 65 178 CADデータダウンロード PDFデータダウンロード





RoHS指令相当品

品番

取付ネジ(外)

竹の子外径(mm)

竹の子内径(mm)

本体六角対辺(mm)

ナット六角対辺(mm)

全長(mm)

図面ダウンロード

HS-1117R PT1/8 7 4 12 12 43 CADデータダウンロード PDFデータダウンロード
HS-1207R PT1/4 7 4 14 16 59 CADデータダウンロード PDFデータダウンロード
HS-1208R PT1/4 8 4.5 14 16 59 CADデータダウンロード PDFデータダウンロード
HS-1209R PT1/4 9 5 14 16 59 CADデータダウンロード PDFデータダウンロード
HS-1210R PT1/4 10.5 7 17 19 57 CADデータダウンロード PDFデータダウンロード
HS-1307R PT3/8 7 4 17 16 60 CADデータダウンロード PDFデータダウンロード
HS-1310R PT3/8 10.5 7 17 19 61 CADデータダウンロード PDFデータダウンロード
HS-1314R PT3/8 14 10 22 24 70 CADデータダウンロード PDFデータダウンロード
HS-1316R PT3/8 16 11.5 22 24 70 CADデータダウンロード PDFデータダウンロード
HS-1410R PT1/2 10.5 7 22 19 63 CADデータダウンロード PDFデータダウンロード
HS-1414R PT1/2 14 10 22 24 73 CADデータダウンロード PDFデータダウンロード
HS-1416R PT1/2 16 11.5 22 24 73 CADデータダウンロード PDFデータダウンロード
HS-1420R PT1/2 20.5 15 27

30

78 CADデータダウンロード PDFデータダウンロード
HS-1614R PT3/4 14 10 27 24 76 CADデータダウンロード PDFデータダウンロード
HS-1620R PT3/4 20.5 15 28 30 82 CADデータダウンロード PDFデータダウンロード
HS-1827R PT1 27 20.5 35 38 105 CADデータダウンロード PDFデータダウンロード
