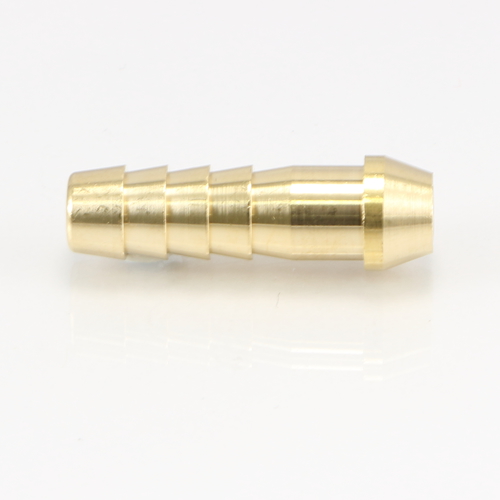

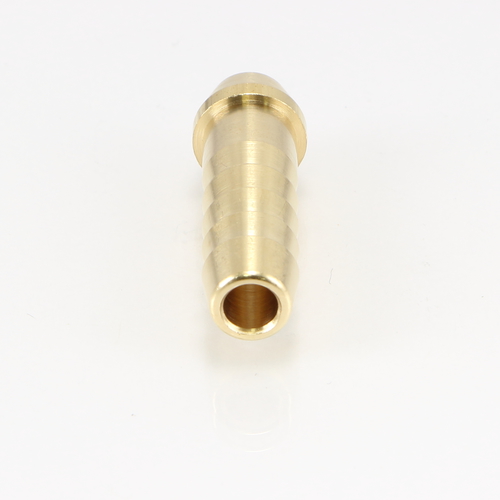

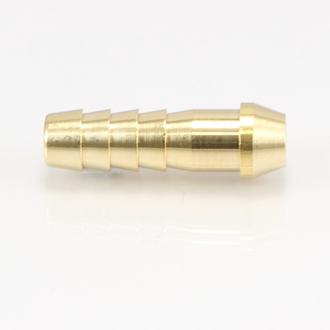

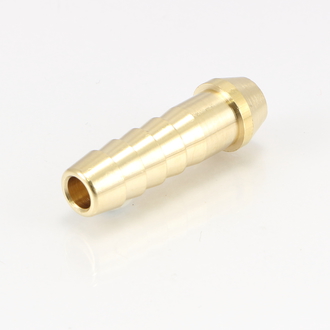

HSH ホースジョイント用竹の子

ホースジョイントのホース接続部に使用されている部品(竹の子)です。

ホースジョイント用袋ナットとセットで使用することが出来ます。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3604/RoHS品番:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

竹の子外径(mm)

竹の子内径(mm)

全長(mm)

図面ダウンロード

HSH-1106 6 3 24
CADデータダウンロード
PDFデータダウンロード
HSH-1107 7 4 24
CADデータダウンロード
PDFデータダウンロード
HSH-1206 6 3 34.5
CADデータダウンロード
PDFデータダウンロード
HSH-1207 7 4 34.5
CADデータダウンロード
PDFデータダウンロード
HSH-1208 8 4.5 34.5
CADデータダウンロード
PDFデータダウンロード
HSH-1209 9 5 34.5
CADデータダウンロード
PDFデータダウンロード
HSH-1310 10.5 7 36
CADデータダウンロード
PDFデータダウンロード
HSH-1440 12.7 9 42
CADデータダウンロード
PDFデータダウンロード
HSH-1414 14 10 42
CADデータダウンロード
PDFデータダウンロード
HSH-1416 16 11.5 42
CADデータダウンロード
PDFデータダウンロード
HSH-1620 20.5 15 46
CADデータダウンロード
PDFデータダウンロード
HSH-1827 27 20 60
CADデータダウンロード
PDFデータダウンロード





RoHS指令相当品

品番

竹の子外径(mm)

竹の子内径(mm)

全長(mm)

図面ダウンロード

HSH-1107R 7 4 24 CADデータダウンロード PDFデータダウンロード
HSH-1206R 6 3 34.5 CADデータダウンロード PDFデータダウンロード
HSH-1207R 7 4 34.5 CADデータダウンロード PDFデータダウンロード
HSH-1208R 8 4.5 34.5 CADデータダウンロード PDFデータダウンロード
HSH-1209R 9 5 34.5 CADデータダウンロード PDFデータダウンロード
HSH-1310R 10.5 7 36 CADデータダウンロード PDFデータダウンロード
HSH-1440R 12.7 9 42 CADデータダウンロード PDFデータダウンロード
HSH-1414R 14 10 42 CADデータダウンロード PDFデータダウンロード
HSH-1416R 16 11.5 42 CADデータダウンロード PDFデータダウンロード
HSH-1620R 20.5 15 46 CADデータダウンロード PDFデータダウンロード
HSH-1827R 27 20 60 CADデータダウンロード PDFデータダウンロード
