FS フレアージョイント

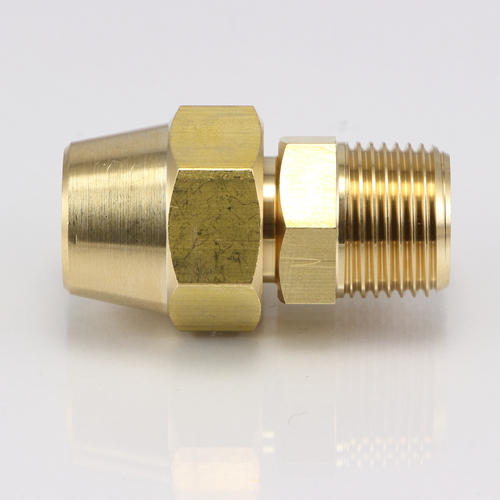

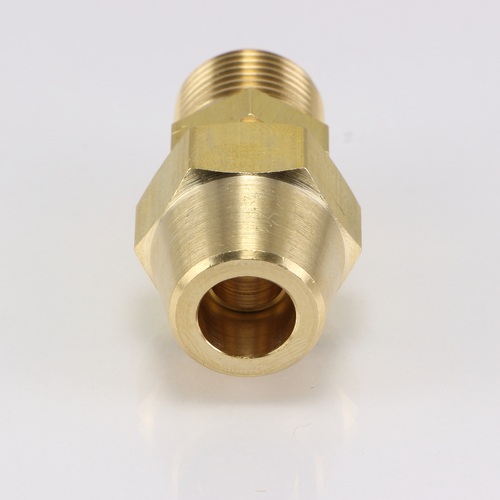

拡管した銅管を、機器・装置に接続するためのジョイントです。

ナットを外し銅管に通した後、銅管の先端をフレアリングツール等で拡管し、本体と挟み込んで締め付けます。

空調やガスの配管などによく使われます。

19.05mmまでのミリサイズ、インチサイズの銅管に対応できるようにバリエーションがあります。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(外)

適用管外径(mm)

本体六角対辺

(mm)

ナット六角対辺

(mm)

(約)全長(mm)

図面ダウンロード

FS-1106 PT1/8 6 12 16 34 CADデータダウンロード PDFデータダウンロード
FS-1102 PT1/8 6.35 12 16 34 CADデータダウンロード PDFデータダウンロード
FS-1108 PT1/8 8 14 17 34 CADデータダウンロード PDFデータダウンロード
FS-1103 PT1/8 9.53 17 21 36 CADデータダウンロード PDFデータダウンロード
FS-1110 PT1/8 10 17 21 36 CADデータダウンロード PDFデータダウンロード
FS-1206 PT1/4 6 14 16 37 CADデータダウンロード PDFデータダウンロード
FS-1202 PT1/4 6.35 14 16 37 CADデータダウンロード PDFデータダウンロード
FS-1208 PT1/4 8 14 17 37 CADデータダウンロード PDFデータダウンロード
FS-1203 PT1/4 9.53 17 21 38 CADデータダウンロード PDFデータダウンロード
FS-1210 PT1/4 10 17 21 38 CADデータダウンロード PDFデータダウンロード
FS-1212 PT1/4 12 22 24 43 CADデータダウンロード PDFデータダウンロード
FS-1204 PT1/4 12.7 22 24 43 CADデータダウンロード PDFデータダウンロード
FS-1306 PT3/8  6 17  16 39 CADデータダウンロード PDFデータダウンロード
FS-1302 PT3/8 6.35 17 16 39 CADデータダウンロード PDFデータダウンロード
FS-1308 PT3/8 8 17 17 39 CADデータダウンロード PDFデータダウンロード
FS-1303 PT3/8 9.53 17 21 40 CADデータダウンロード PDFデータダウンロード
FS-1310 PT3/8 10 17 21 40 CADデータダウンロード PDFデータダウンロード
FS-1312 PT3/8  12 22 24 45 CADデータダウンロード PDFデータダウンロード
FS-1304 PT3/8  12.7 22 24 45 CADデータダウンロード PDFデータダウンロード
FS-1315 PT3/8  15 24 27 49 CADデータダウンロード PDFデータダウンロード
FS-1305 PT3/8  15.88 24 27 49 CADデータダウンロード PDFデータダウンロード
FS-1406 PT1/2  6 22 16 42 CADデータダウンロード PDFデータダウンロード
FS-1402 PT1/2 6.35 22 16 42 CADデータダウンロード PDFデータダウンロード
FS-1408 PT1/2 8 22 17 42 CADデータダウンロード PDFデータダウンロード
FS-1403 PT1/2 9.53 22 21 43 CADデータダウンロード PDFデータダウンロード
FS-1410 PT1/2 10 22 21 43 CADデータダウンロード PDFデータダウンロード
FS-1412 PT1/2 12 22 24 47 CADデータダウンロード PDFデータダウンロード
FS-1404 PT1/2 12.7 22 24 47 CADデータダウンロード PDFデータダウンロード
FS-1415 PT1/2 15 24 27 51 CADデータダウンロード PDFデータダウンロード
FS-1405 PT1/2 15.88 24 27 51 CADデータダウンロード PDFデータダウンロード
FS-1615 PT3/4 15 28 27 54 CADデータダウンロード PDFデータダウンロード
FS-1605 PT3/4 15.88 28 27 54 CADデータダウンロード PDFデータダウンロード
FS-1606 PT3/4 19.05 28 32 59 CADデータダウンロード PDFデータダウンロード
