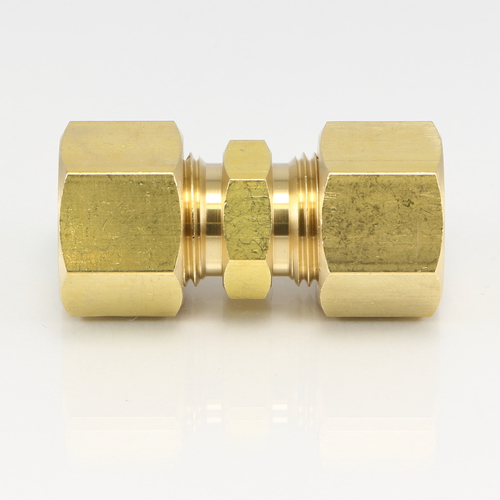

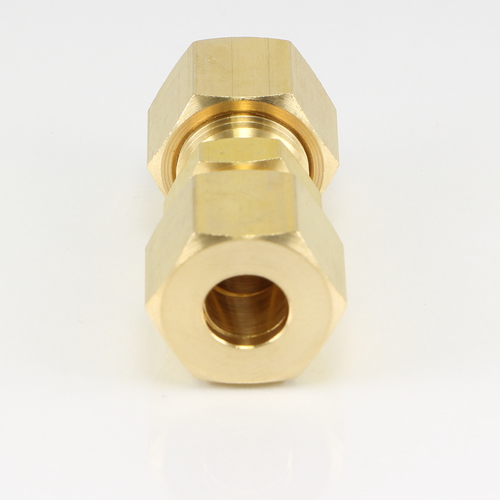

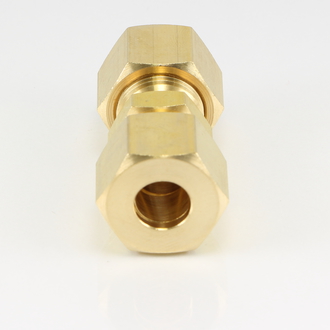

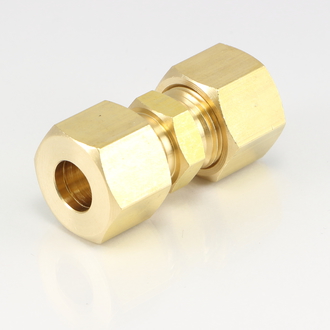

RS 両口リングジョイント

銅管と銅管を接続するためのリングジョイントです。

専用工具を使わずに接続が可能です。

RoHS指令相当品(カドミウム含有75ppm以下材使用)と標準黄銅材がございます。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 RoHS品番:C3604B(cd75ppm以下)/標準黄銅材:C3604B
流 体 上記材質に悪影響が無い流体

製品バリエーション

RoHS指令相当品

品番

適用管外径(mm)

本体六角対辺(mm)

ナット六角対辺(mm)

(約)全長(mm)

図面ダウンロード

RS-2106R 6 12 12 29 CADデータダウンロード PDFデータダウンロード
RS-2208R 8 14 17 33 CADデータダウンロード PDFデータダウンロード
RS-2310R 10 17 21 40 CADデータダウンロード PDFデータダウンロード
RS-2412R 12 22 24 49 CADデータダウンロード PDFデータダウンロード

標準黄銅材

品番

適用管外径(mm)

本体六角対辺(mm)

ナット六角対辺(mm)

(約)全長(mm)

図面ダウンロード

RS-2104 4 12 12 30 CADデータダウンロード PDFデータダウンロード
RS-2105 5 12 12 31 CADデータダウンロード PDFデータダウンロード
RS-2106 6 12 12 32 CADデータダウンロード PDFデータダウンロード
RS-2206 6 14 17 40 CADデータダウンロード PDFデータダウンロード
RS-2202 6.35 14 17 40 CADデータダウンロード PDFデータダウンロード
RS-2208 8 14 17 42 CADデータダウンロード PDFデータダウンロード
RS-2303 9.53 17 21 45 CADデータダウンロード PDFデータダウンロード
RS-2310 10 17 21 46 CADデータダウンロード PDFデータダウンロード
RS-2412 12 22 24 56 CADデータダウンロード PDFデータダウンロード
RS-2404 12.7 22 24 57 CADデータダウンロード PDFデータダウンロード
RS-2515 15 24 27 57 CADデータダウンロード PDFデータダウンロード
RS-2505 15.88 24 27 58 CADデータダウンロード PDFデータダウンロード
RS-2606 19.05 27 30 65 CADデータダウンロード PDFデータダウンロード
