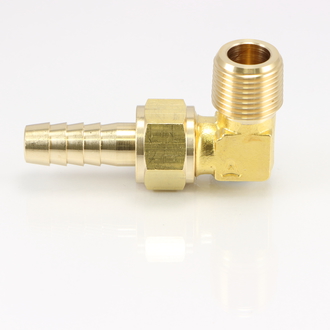

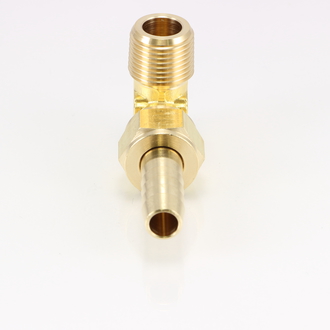

HL L型ホースジョイント

L型になったホースジョイントです。

機器と平行にホースを接続する時などに使うジョイント継手です。

ホース接続部がユニオン式になっており、機器に取り付けた後もナット部分から取り外すことが出来、メンテナンスやホースのねじれなどを心配することもありません。



共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771(本体)/C3604BD(竹の子・ナット)
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(外)

竹の子外径(mm)

竹の子内径(mm)

ナット六角対辺(mm)

図面ダウンロード

HL-1116 PT1/8 6 3 12 CADデータダウンロード PDFデータダウンロード
HL-1117 PT1/8 7 4 12 CADデータダウンロード PDFデータダウンロード
HL-1206 PT1/4 6 3 16 CADデータダウンロード PDFデータダウンロード
HL-1207 PT1/4 7 4 16 CADデータダウンロード PDFデータダウンロード
HL-1208 PT1/4 8 4.5 16 CADデータダウンロード PDFデータダウンロード
HL-1209 PT1/4 9 5 16 CADデータダウンロード PDFデータダウンロード
HL-1210 PT1/4 10.5 7 19 CADデータダウンロード PDFデータダウンロード
HL-1308 PT3/8 8 4.5 16 CADデータダウンロード PDFデータダウンロード
HL-1309 PT3/8 9 5 16 CADデータダウンロード PDFデータダウンロード
HL-1310 PT3/8 10.5 7 19 CADデータダウンロード PDFデータダウンロード
HL-1340 PT3/8 12.7 9 24 CADデータダウンロード PDFデータダウンロード
HL-1314 PT3/8 14 10 24 CADデータダウンロード PDFデータダウンロード
HL-1316 PT3/8 16 11.5 24 CADデータダウンロード PDFデータダウンロード
HL-1408 PT1/2 8 4.5 16 CADデータダウンロード PDFデータダウンロード
HL-1409 PT1/2 9 5 16 CADデータダウンロード PDFデータダウンロード
HL-1410 PT1/2 10.5 7 19 CADデータダウンロード PDFデータダウンロード
HL-1440 PT1/2 12.7 9 24 CADデータダウンロード PDFデータダウンロード
HL-1414 PT1/2 14 10 24 CADデータダウンロード PDFデータダウンロード
HL-1416 PT1/2 16 11.5 24 CADデータダウンロード PDFデータダウンロード
HL-1620 PT3/4 20.5 15 30 CADデータダウンロード PDFデータダウンロード
