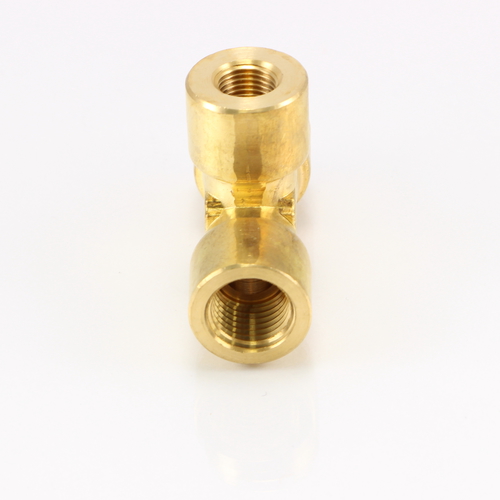

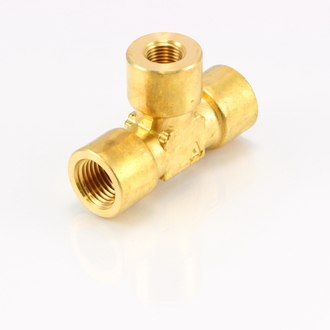

TF 異径内ネジチーズ 【RoHS】

サイズ違いの内ネジチーズです。

三方に内ネジを切ってあり、三方向の分岐をする場合に使用します。

RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 d1(内)

d2(内)

φD1(mm) φD2(mm)  L1(mm) L(mm) 図面ダウンロード
TF-1112 PT 1/8 PT 1/4 4 8 25 50 CADデータダウンロード PDFデータダウンロード
TF-1221 PT 1/4 PT 1/8 8 4 25 50 CADデータダウンロード PDFデータダウンロード
TF-1223 PT 1/4 PT 3/8 8 10 29 58 CADデータダウンロード PDFデータダウンロード
TF-1332 PT 3/8 PT 1/4  10 8 29 58 CADデータダウンロード PDFデータダウンロード
TF-1334 PT 3/8 PT 1/2 10 13 34 68 CADデータダウンロード PDFデータダウンロード
TF-1443 PT 1/2 PT 3/8 13 10 34 68 CADデータダウンロード PDFデータダウンロード
