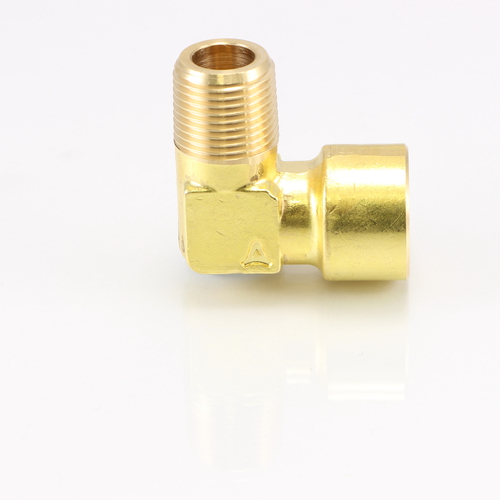

LK 内・外エルボ

内ネジと外ネジをL型で繋ぐための継手です。

配管の取り回しなどによく使われています。

RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション

RoHS指令相当品

品番

取付ネジ(外)

取付ネジ(内)

内径(mm)

図面ダウンロード

LK-1011R PT1/8 PT1/8 4 CADデータダウンロード PDFデータダウンロード
LK-1022R PT1/4 PT1/4 8 CADデータダウンロード PDFデータダウンロード
LK-1033R PT3/8 PT3/8 10 CADデータダウンロード PDFデータダウンロード
LK-1044R PT1/2 PT1/2 13 CADデータダウンロード PDFデータダウンロード
LK-1066R PT3/4 PT3/4 19 CADデータダウンロード PDFデータダウンロード
