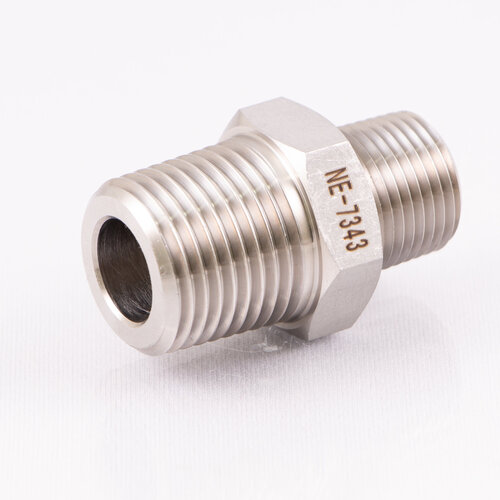

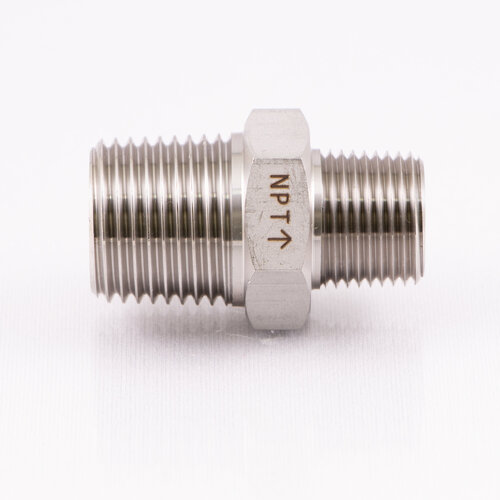

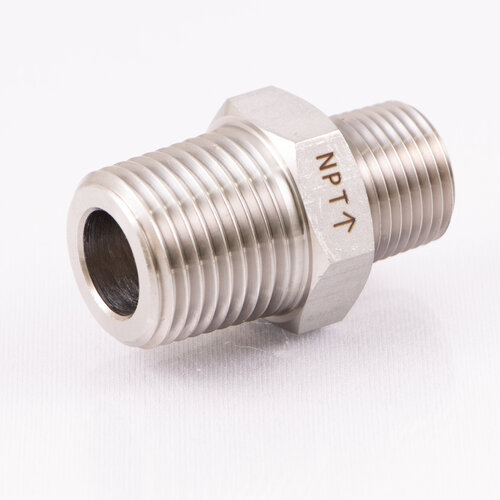

ステンレス製 変換異形ニップル
ねじのサイズ、規格の変換六角ニップルです。
規格はRねじとNPTねじの変換となります。
六角がついているためスパナ掛けも容易で、しっかりと配管することができます。
共通仕様
| 使用圧力 | MAX 6.90MPa |
| 使用温度 | -50℃〜+150℃ |
| 材 質 | SUS304 |
| 流 体 | 上記材質に悪影響が無い流体 |
製品バリエーション
|
品番 |
取付ネジ(外) |
取付ネジ(外) |
内径1(mm) |
内径2(mm) |
六角対辺(mm) |
全長(mm) |
図面ダウンロード |
|
| NE-7312 | R 1/8 | NPT 1/4 | 5 | 7 | 17 | 29 |  |
 |
| NE-7321 | R 1/4 | NPT 1/8 | 7 | 5 | 17 | 29 | |
|
| NE-7323 | R 1/4 | NPT 3/8 | 7 | 9 | 19 | 35 | |
|
| NE-7332 | R 3/8 | NPT 1/4 | 9 | 7 | 19 | 35 | |
|
| NE-7334 | R 3/8 | NPT 1/2 | 9 | 12 | 24 | 41 | |
|
| NE-7343 | R 1/2 | NPT 3/8 | 12 | 9 | 24 | 41 | |
|
| NE-7346 | R 1/2 | NPT 3/4 | 12 | 16 | 30 | 48 | |
|
| NE-7364 | R 3/4 | NPT 1/2 | 16 | 12 | 30 | 48 | |
|
| NE-7368 | R 3/4 | NPT 1 | 16 | 20 | 35 | 53 | |
|
| NE-7386 | R 1 | NPT 3/4 | 20 | 16 | 35 | 53 | |
|
