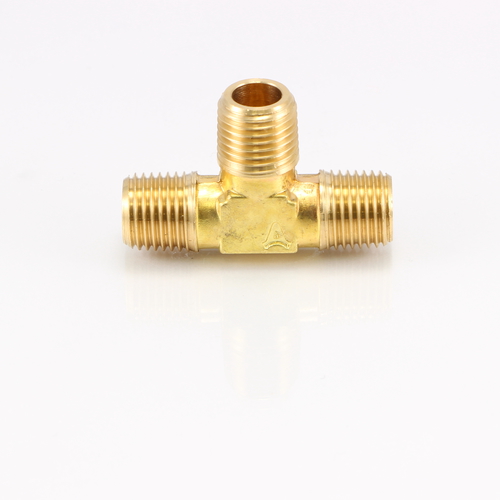

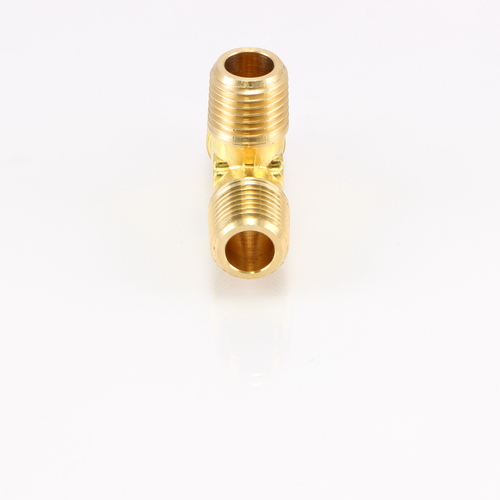

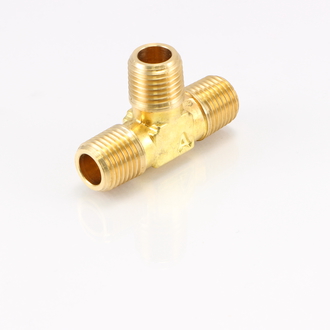

TM 外ネジチーズ

三方向が全て、外ネジタイプのチーズです。

三方向の分岐をする場合に使います。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3771B/RoHS品番(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

取付ネジ(外)

内径(mm)

面間(mm)

図面ダウンロード

TM-1111 PT1/8 4 34 CADデータダウンロード PDFデータダウンロード
TM-1222 PT1/4 8 44 CADデータダウンロード PDFデータダウンロード
TM-1333 PT3/8 10 50 CADデータダウンロード PDFデータダウンロード
TM-1444 PT1/2 13 58 CADデータダウンロード PDFデータダウンロード
TM-1666 PT3/4 17 68 CADデータダウンロード PDFデータダウンロード





RoHS指令相当品

品番

取付ネジ(外)

内径(mm)

面間(mm)

図面ダウンロード

TM-1111R PT1/8 4 34 CADデータダウンロード PDFデータダウンロード
TM-1222R PT1/4 8 44 CADデータダウンロード PDFデータダウンロード
TM-1333R PT3/8 10 50 CADデータダウンロード PDFデータダウンロード
TM-1444R PT1/2 13 58 CADデータダウンロード PDFデータダウンロード
TM-1666R PT3/4 17 68 CADデータダウンロード PDFデータダウンロード
