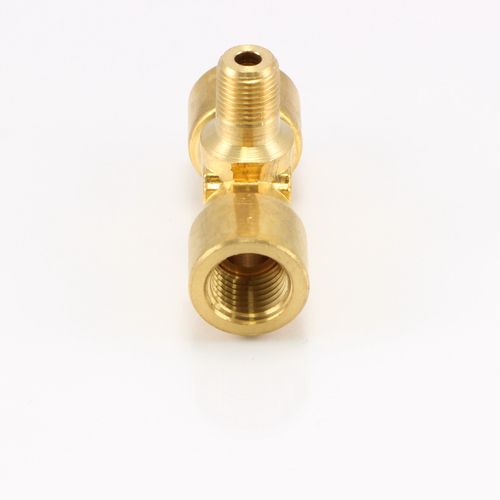

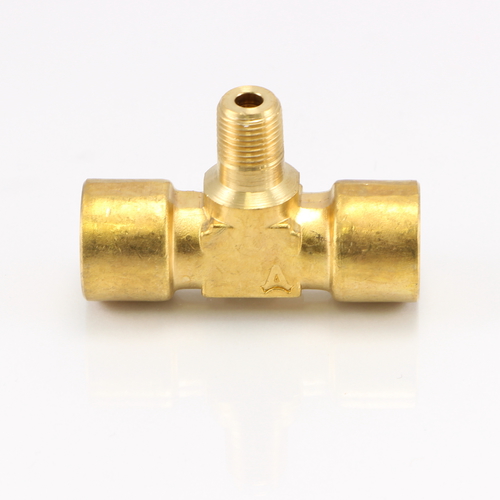

TK 異径二方チーズ 【RoHS】

サイズ違いの二方チーズです。

三方向の分岐をする場合に使います。

RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

d1(内)

d2(外)

D1(mm)

D2(mm)

L1(mm)

L(mm)

図面ダウンロード

TK-1112 PT 1/8 PT 1/4 4 8 22 44 CADデータダウンロード PDFデータダウンロード
TK-1221 PT 1/4 PT 1/8 8 4 25 50 CADデータダウンロード PDFデータダウンロード
TK-1223 PT 1/4 PT 3/8 8 10 25 50 CADデータダウンロード PDFデータダウンロード
TK-1332 PT 3/8 PT 1/4  10 8 29 58 CADデータダウンロード PDFデータダウンロード
TK-1334 PT 3/8 PT 1/2 10 13 29 58 CADデータダウンロード PDFデータダウンロード
TK-1443 PT 1/2 PT 3/8 13 10 34 68 CADデータダウンロード PDFデータダウンロード
