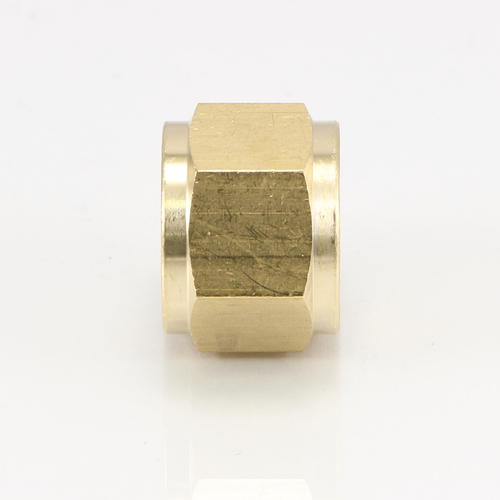

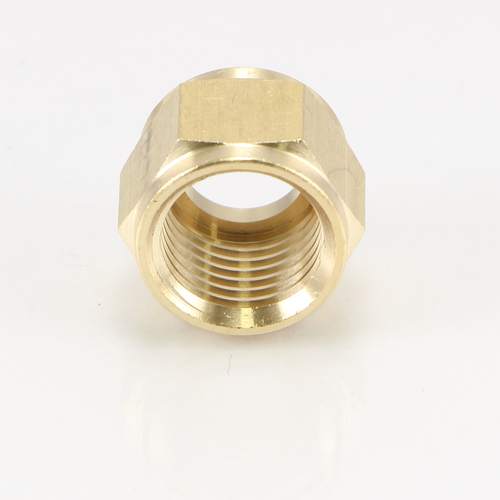

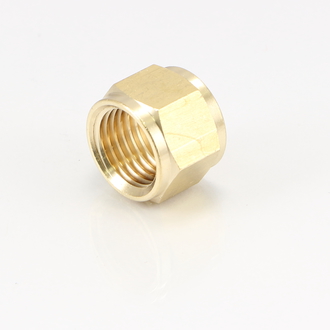

HSN ホースジョイント用袋ナット

ホースジョイント用竹の子を固定するための袋ナットで、平行(PF)内ネジが切ってあります。

本体のネジサイズに合わせて選定して下さい。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3604/RoHS品番:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

取付ネジ(内)

内径(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

HSN-1106 PF1/8 7.3 12 10
CADデータダウンロード
PDFデータダウンロード
HSN-1107 PF1/8 7.3 12 10
CADデータダウンロード
PDFデータダウンロード
HSN-1206 PF1/4 9.5 16 13
CADデータダウンロード
PDFデータダウンロード
HSN-1207 PF1/4 9.5 16 13
CADデータダウンロード
PDFデータダウンロード
HSN-1208 PF1/4 9.5 16 13
CADデータダウンロード
PDFデータダウンロード
HSN-1209 PF1/4 9.5 16 13
CADデータダウンロード
PDFデータダウンロード
HSN-1310 PF3/8 11 19 14
CADデータダウンロード
PDFデータダウンロード
HSN-1440 PF1/2 16.5 24 16
CADデータダウンロード
PDFデータダウンロード
HSN-1414 PF1/2 16.5 24 16
CADデータダウンロード
PDFデータダウンロード
HSN-1416 PF1/2 16.5 24 16
CADデータダウンロード
PDFデータダウンロード
HSN-1620 PF3/4 21.5 30 17.5
CADデータダウンロード
PDFデータダウンロード
HSN-1827 PF 1 27.5 38 20
CADデータダウンロード
PDFデータダウンロード





RoHS指令相当品

品番

取付ネジ(内)

内径(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

HSN-1107R PF1/8 7.3 12 10 CADデータダウンロード PDFデータダウンロード
HSN-1206R PF1/4 9.5 16 13 CADデータダウンロード PDFデータダウンロード
HSN-1207R PF1/4 9.5 16 13 CADデータダウンロード PDFデータダウンロード
HSN-1208R PF1/4 9.5 16 13 CADデータダウンロード PDFデータダウンロード
HSN-1209R PF1/4 9.5 16 13 CADデータダウンロード PDFデータダウンロード
HSN-1310R PF3/8 11 19 14 CADデータダウンロード PDFデータダウンロード
HSN-1440R PF1/2 16.5 24 16 CADデータダウンロード PDFデータダウンロード
HSN-1414R PF1/2 16.5 24 16 CADデータダウンロード PDFデータダウンロード
HSN-1416R PF1/2 16.5 24 16 CADデータダウンロード PDFデータダウンロード
HSN-1620R PF3/4 21.5 30 17.5 CADデータダウンロード PDFデータダウンロード
HSN-1827R PF 1 27.5 38 20 CADデータダウンロード PDFデータダウンロード
