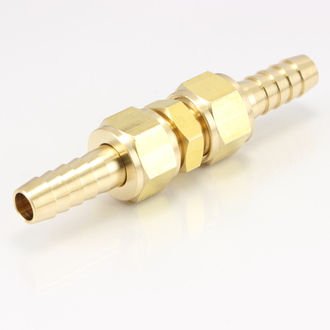

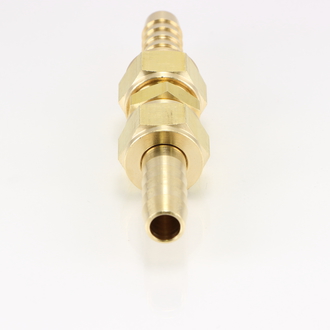

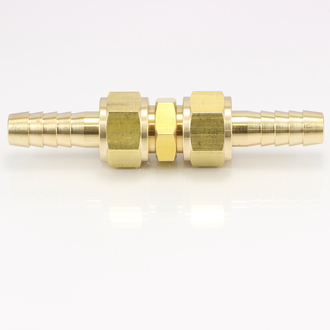

HS 両口ホースジョイント

ホースとホースを接続するのに使用します。

ホース接続部がユニオン式になっており、ホースを取り付けた後もナット部分から取り外すことが出来、ホースのねじれなどを心配することもありません。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました(図面準備中)。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3604/RoHS品番:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

竹の子外径(mm)

竹の子内径(mm)

本体六角対辺(mm)

ナット六角対辺(mm)

全長(mm)

図面ダウンロード

HS-2207 7 4 14 16 89 CADデータダウンロード PDFデータダウンロード
HS-2208 8 4.5 14 16 89 CADデータダウンロード PDFデータダウンロード
HS-2209 9 5 14 16 89 CADデータダウンロード PDFデータダウンロード
HS-2310 10.5 7 17 19 91 CADデータダウンロード PDFデータダウンロード
HS-2440 12.7 9 22 24 112 CADデータダウンロード PDFデータダウンロード
HS-2414 14 10 22 24 112 CADデータダウンロード PDFデータダウンロード
HS-2416 16 11.5 22 24 112 CADデータダウンロード PDFデータダウンロード
HS-2620 20.5 15 27 30 120 CADデータダウンロード PDFデータダウンロード
HS-2827 27 20 35 38 158 CADデータダウンロード PDFデータダウンロード





RoHS指令相当品

品番

竹の子外径(mm)

竹の子内径(mm)

本体六角対辺(mm)

ナット六角対辺(mm)

全長(mm)

図面ダウンロード

HS-2207R 7 4 14 16 89 CADデータダウンロード PDFデータダウンロード
HS-2208R 8 4.5 14 16 89 CADデータダウンロード PDFデータダウンロード
HS-2209R 9 5 14 16 89 CADデータダウンロード PDFデータダウンロード
HS-2310R 10.5 7 17 19 91 CADデータダウンロード PDFデータダウンロード
HS-2414R 14 10 22 24 112 CADデータダウンロード PDFデータダウンロード
HS-2416R 16 11.5 22 24 112 CADデータダウンロード PDFデータダウンロード
HS-2620R 20.5 15 27 30 120 CADデータダウンロード PDFデータダウンロード
