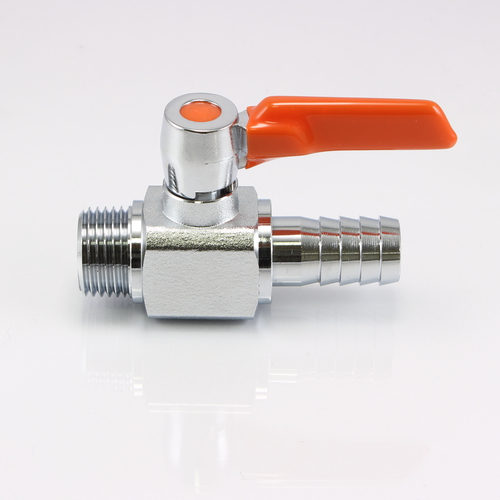

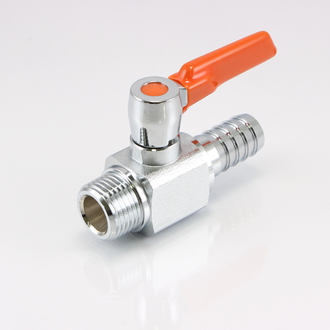

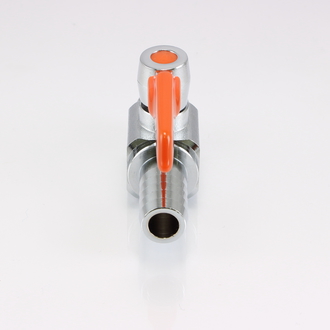

BH ホースニップル一体型 Zeroシリーズ

ホースニップル一体型のZeroタイプ

一次側がテーパー(PT)外ネジ、二次側がホース接続の配管用バルブです。
ホースに対応するサイズが豊富で、選択の幅が広がりました。
ホースバンドで締め付けることで、ホースの固定を図ります。
エアーコックの代用にも信頼性の高いボールバルブで、ご使用いただけます。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
ソケット材質 C3604BD
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(外) 竹の子外径(mm) 図面ダウンロード
BH-0440 PT 1/2 12.7 CADデータダウンロード PDFデータダウンロード
BH-0414 PT 1/2 14 CADデータダウンロード PDFデータダウンロード
BH-0416 PT 1/2 16 CADデータダウンロード PDFデータダウンロード
BH-0620 PT 3/4 20.5 CADデータダウンロード PDFデータダウンロード
