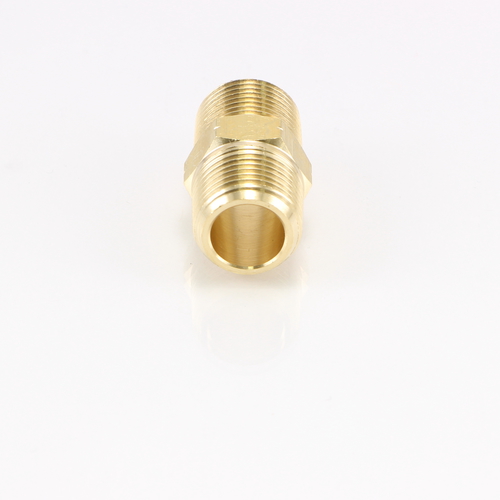

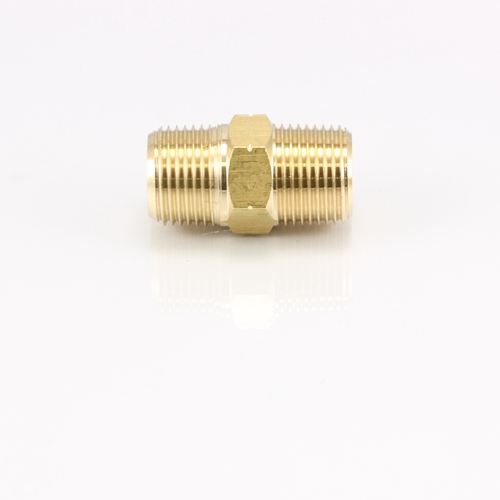

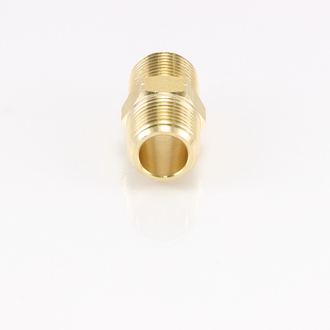

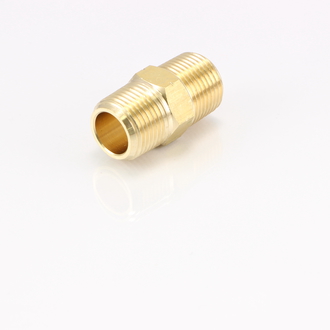

NT 六角ニップル

ネジを締めやすく加工されたニップルです。

内ネジと内ネジの配管の接続に使用します。

六角がついているためスパナ掛けも容易で、しっかりと配管することが出来ます。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3604/RoHS品番:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

取付ネジ(外)

取付ネジ(外)

内径(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

NT-1011 PT1/8 PT1/8 5 12 22 CADデータダウンロード PDFデータダウンロード
NT-1022 PT1/4 PT1/4 8 14 28 CADデータダウンロード PDFデータダウンロード
NT-1033 PT3/8 PT3/8 11 17 33 CADデータダウンロード PDFデータダウンロード
NT-1044 PT1/2 PT1/2 13 22 38 CADデータダウンロード PDFデータダウンロード
NT-1066 PT3/4 PT3/4 18 27 46 CADデータダウンロード PDFデータダウンロード
NT-1088 PT 1 PT 1 24 35 53 CADデータダウンロード PDFデータダウンロード





RoHS指令相当品

品番

取付ネジ(外)

取付ネジ(外)

内径(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

NT-1011R PT1/8 PT1/8 5 12 22 CADデータダウンロード PDFデータダウンロード
NT-1022R PT1/4 PT1/4 8 14 28 CADデータダウンロード PDFデータダウンロード
NT-1033R PT3/8 PT3/8 11 17 33 CADデータダウンロード PDFデータダウンロード
NT-1044R PT1/2 PT1/2 13 22 38 CADデータダウンロード PDFデータダウンロード
NT-1066R PT3/4 PT3/4 18 27 46 CADデータダウンロード PDFデータダウンロード
NT-1088R PT 1 PT 1 24 35 53 CADデータダウンロード PDFデータダウンロード
