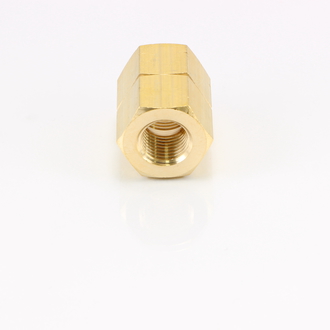

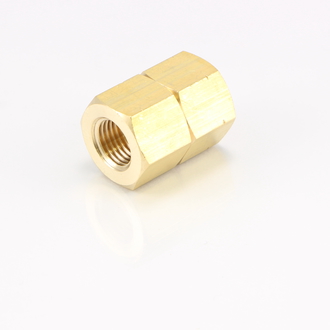

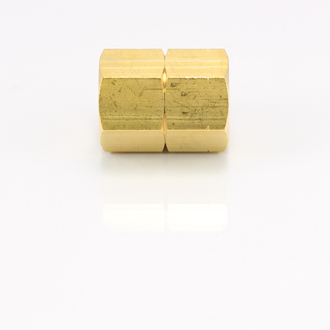

NS 六角ソケット

締めやすいデザインのソケットです。

外ネジと外ネジの配管の接続に使用します。

六角材からの加工で、厚みも充分あり、スパナ掛けも容易です。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3604/RoHS品番:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

取付ネジ(内)

取付ネジ(内)

六角対辺(mm)

全長(mm)

図面ダウンロード

NS-1011 PT1/8 PT1/8 14 21 CADデータダウンロード PDFデータダウンロード
NS-1022 PT1/4 PT1/4 17 28 CADデータダウンロード PDFデータダウンロード
NS-1033 PT3/8 PT3/8 21 32 CADデータダウンロード PDFデータダウンロード
NS-1044 PT1/2 PT1/2 26 40 CADデータダウンロード PDFデータダウンロード
NS-1066 PT3/4 PT3/4 32 49 CADデータダウンロード PDFデータダウンロード





RoHS指令相当品

品番

取付ネジ(内)

取付ネジ(内)

六角対辺(mm)

全長(mm)

図面ダウンロード

NS-1011R PT1/8 PT1/8 14 21 CADデータダウンロード PDFデータダウンロード
NS-1022R PT1/4 PT1/4 17 28 CADデータダウンロード PDFデータダウンロード
NS-1033R PT3/8 PT3/8 21 32 CADデータダウンロード PDFデータダウンロード
NS-1044R PT1/2 PT1/2 26 40 CADデータダウンロード PDFデータダウンロード
NS-1066R PT3/4 PT3/4 32 49 CADデータダウンロード PDFデータダウンロード
