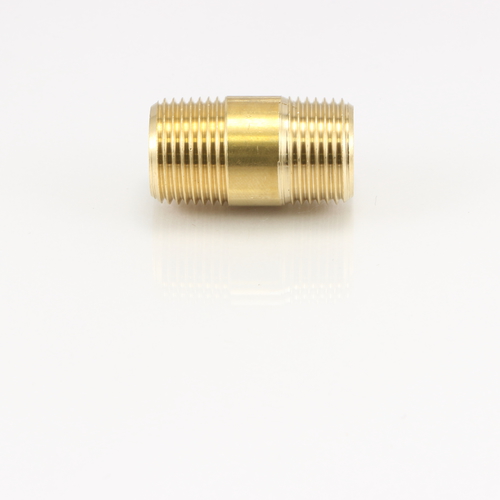

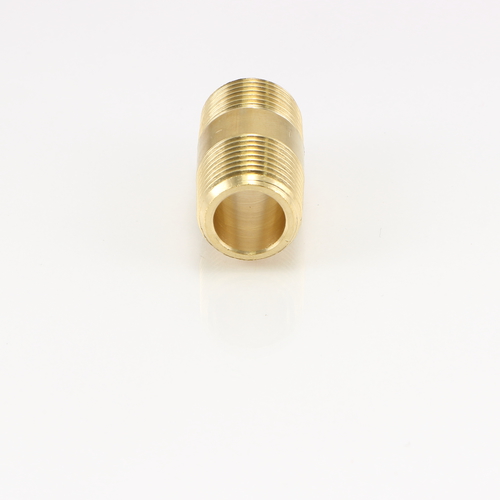

NI 丸ニップル
中心に凹凸のないニップルです。
内ネジと内ネジの配管の接続に使用します。
新たにRoHS指令相当品（カドミウム含有75ppm以下）もラインナップ致しました。
共通仕様
| 使用圧力 | MAX 6.90MPa |
| 使用温度 | -50℃〜+150℃ |
| 材質 | 標準黄銅材：C3604／RoHS品番：C3604(cd75ppm以下) |
| 流 体 | 上記材質に悪影響が無い流体 |
製品バリエーション
| 標準黄銅材 | |||||||
|
品番 |
取付ネジ(外) |
取付ネジ(外) |
内径(mm) |
外径(mm) |
全長(mm) |
図面ダウンロード |
|
| NI-1011 | PT1/8 | PT1/8 | 6 | 10 | 22 |
 |
 |
| NI-1022 | PT1/4 | PT1/4 | 9 | 14 | 27 |
|
|
| NI-1033 | PT3/8 | PT3/8 | 11 | 17 | 31 |
|
|
| NI-1044 | PT1/2 | PT1/2 | 13 | 21 | 34 |
|
|
| NI-1066 | PT3/4 | PT3/4 | 18 | 27 | 40 |
|
|
| NI-1088 | PT 1 | PT 1 | 24 | 34 | 44 |
|
|
| RoHS指令相当品 | |||||||
|
品番 |
取付ネジ(外) |
取付ネジ(外) |
内径(mm) |
外径(mm) |
全長(mm) |
図面ダウンロード |
|
| NI-1011R | PT1/8 | PT1/8 | 6 | 10 | 22 |
|
|
| NI-1022R | PT1/4 | PT1/4 | 9 | 14 | 27 |
|
|
| NI-1033R | PT3/8 | PT3/8 | 11 | 17 | 31 |
|
|
| NI-1044R | PT1/2 | PT1/2 | 13 | 21 | 34 |
|
|
| NI-1066R | PT3/4 | PT3/4 | 18 | 27 | 40 |
|
|
| NI-1088R | PT 1 | PT 1 | 24 | 34 | 44 |
|
|
