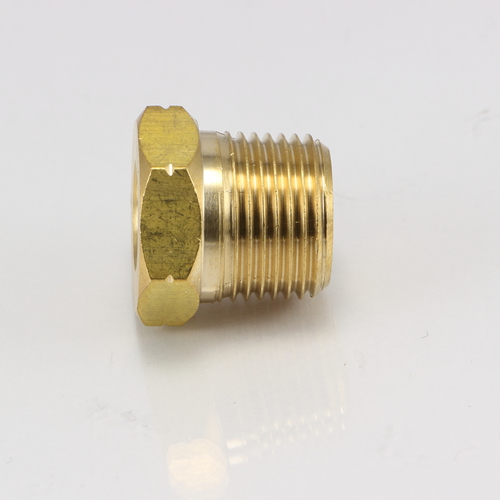

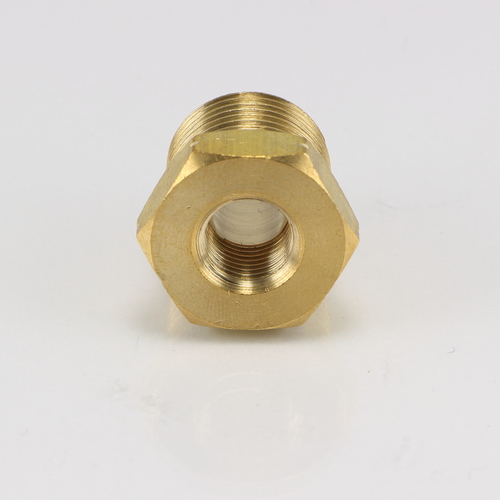

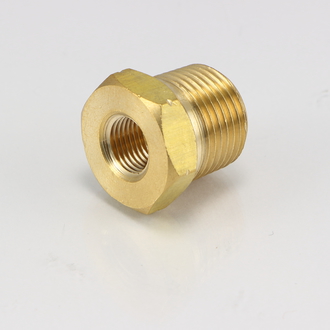

NB ブッシング

外ネジのサイズアップ、もしくは内ネジのサイズダウンに使用する、径違いの継手です。

面間を最小限にした変換が可能です。

3段違いまでの変換が可能です。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3604/RoHS品番:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

取付ネジ(外)

取付ネジ(内)

内径(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

NB-1021 PT1/4 PT1/8 8.2 17 16  CADデータダウンロード PDFデータダウンロード
NB-1031 PT3/8 PT1/8 8.2 19 19 CADデータダウンロード PDFデータダウンロード
NB-1032 PT3/8 PT1/4 11 19 19 CADデータダウンロード PDFデータダウンロード
NB-1041 PT1/2 PT1/8 8.2 24 21 CADデータダウンロード PDFデータダウンロード
NB-1042 PT1/2 PT1/4 11 24 21 CADデータダウンロード PDFデータダウンロード
NB-1043 PT1/2 PT3/8 14.5 24 21 CADデータダウンロード PDFデータダウンロード
NB-1062 PT3/4 PT1/4 11 30 25 CADデータダウンロード PDFデータダウンロード
NB-1063 PT3/4 PT3/8 14.5 30 25 CADデータダウンロード PDFデータダウンロード
NB-1064 PT3/4 PT1/2 18 30 25 CADデータダウンロード PDFデータダウンロード
NB-1083 PT 1 PT3/8 14.5 35 32 CADデータダウンロード PDFデータダウンロード
NB-1084 PT 1 PT1/2 18 35 32 CADデータダウンロード PDFデータダウンロード
NB-1086 PT 1 PT3/4 23 35 32 CADデータダウンロード PDFデータダウンロード







RoHS指令相当品

品番

取付ネジ(外)

取付ネジ(内)

内径(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

NB-1021R PT1/4 PT1/8 8.2 17 16  CADデータダウンロード PDFデータダウンロード
NB-1031R PT3/8 PT1/8 8.2 19 19 CADデータダウンロード PDFデータダウンロード
NB-1032R PT3/8 PT1/4 11 19 19 CADデータダウンロード PDFデータダウンロード
NB-1041R PT1/2 PT1/8 8.2 24 21 CADデータダウンロード PDFデータダウンロード
NB-1042R PT1/2 PT1/4 11 24 21 CADデータダウンロード PDFデータダウンロード
NB-1043R PT1/2 PT3/8 14.5 24 21 CADデータダウンロード PDFデータダウンロード
NB-1062R PT3/4 PT1/4 11 30 25 CADデータダウンロード PDFデータダウンロード
NB-1063R PT3/4 PT3/8 14.5 30 25 CADデータダウンロード PDFデータダウンロード
NB-1064R PT3/4 PT1/2 18 30 25 CADデータダウンロード PDFデータダウンロード
NB-1083R PT 1 PT3/8 14.5 35 32 CADデータダウンロード PDFデータダウンロード
NB-1084R PT 1 PT1/2 18 35 32 CADデータダウンロード PDFデータダウンロード
NB-1086R PT 1 PT3/4 23 35 32 CADデータダウンロード PDFデータダウンロード
