VGメーターボール
(ステンレス製)

ゲージ側が平行(G)内ネジ、配管側がテーパー(Rc)内ネジで作られた、ゲージ用ボールバルブです。
黄銅製メーターボールのステンレス製ボールバルブに成ります。

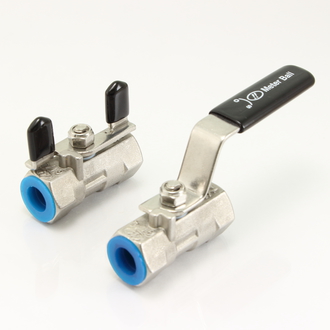

レバーハンドルと蝶ハンドルの2種類ご用意しております。
また、黄銅製の商品も御座いますのでこちらからご覧ください。

共通仕様



使用圧力 MAX 3.0MPa
使用温度 -10℃(凍結無き事)〜+180℃
弁箱耐圧検査 4.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 SCS13
ステム材質 SUS304
シート材質 充填剤入りPTFE
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(内)

取付ネジ(内)

図面ダウンロード

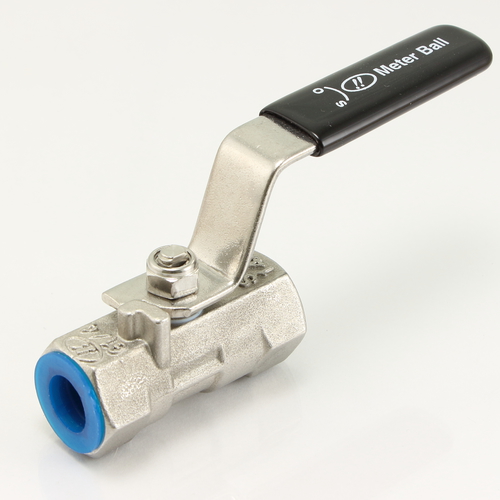

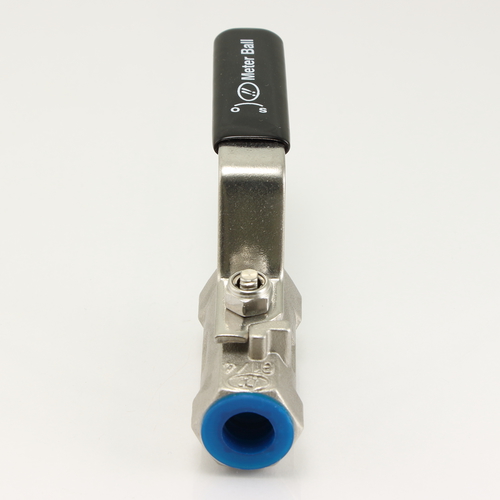

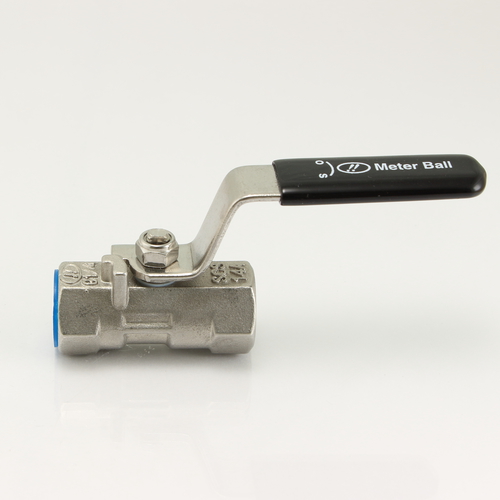

VG-7022 (レバーハンドル) G 1/4 Rc 1/4 CADデータダウンロード PDFデータダウンロード

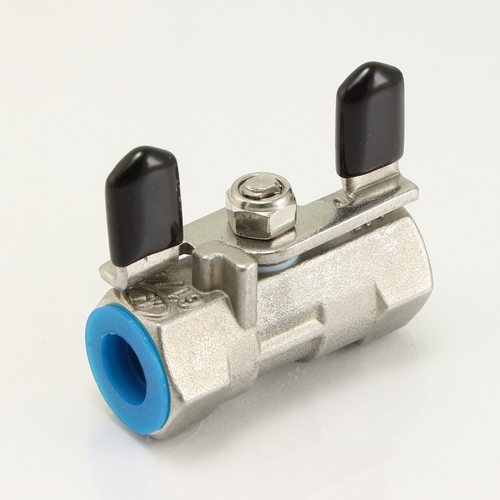

VG-7122   (蝶ハンドル) G 1/4 Rc 1/4 CADデータダウンロード PDFデータダウンロード
 VG-7033 (レバーハンドル) G 3/8 Rc 3/8 CADデータダウンロード PDFデータダウンロード
VG-7133   (蝶ハンドル) G 3/8 Rc 3/8 CADデータダウンロード PDFデータダウンロード
