VG メーターボール(黄銅製)

ゲージ側が平行(PF)内ネジ、配管側がテーパー(PT)内ネジで作られた、ゲージ用ボールバルブです。
メートルコックをボールバルブで実現しました。

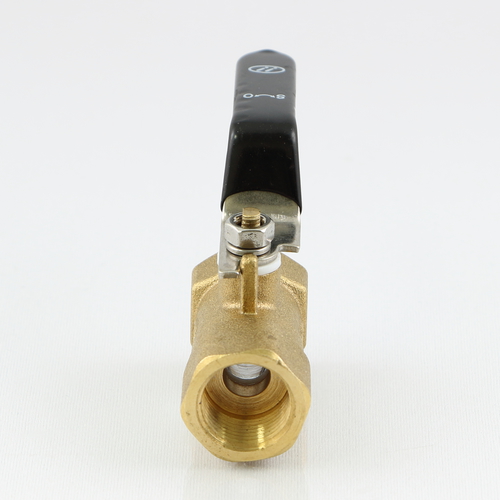

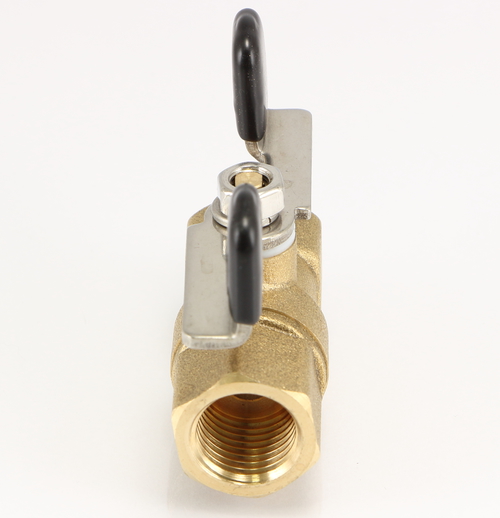

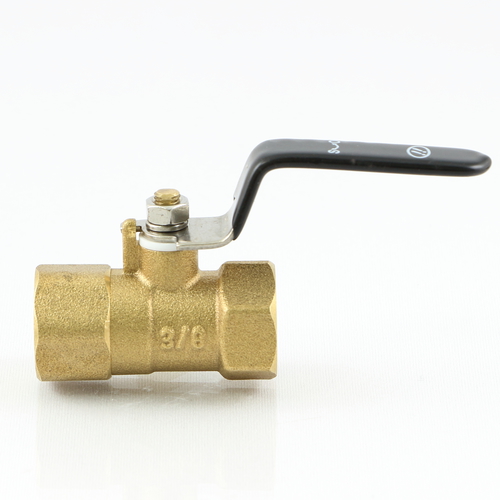

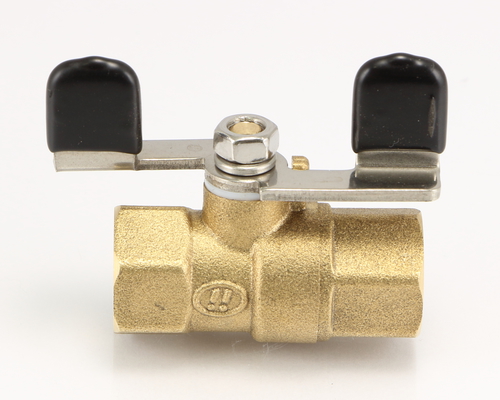

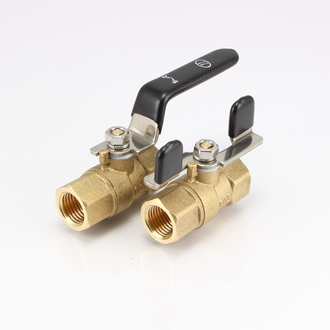

レバーハンドルと蝶ハンドルの2種類ご用意しております。
また、ステンレス製の商品も御座いますのでこちらからご覧下さい。

共通仕様



使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771
スピンドル材質 C3604
Oリング材質 NBR
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(内)

取付ネジ(内)

図面ダウンロード

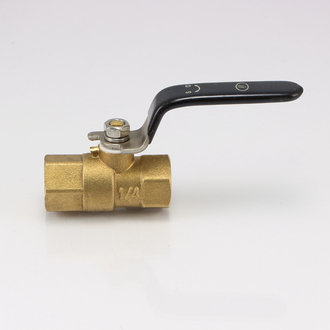

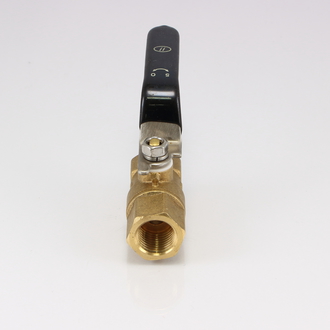

VG-1022 (レバーハンドル) PF 1/4 PT 1/4 CADデータダウンロード PDFデータダウンロード
VG-1122   (蝶ハンドル) PF1/4 PT1/4 CADデータダウンロード PDFデータダウンロード
VG-1033 (レバーハンドル) PF 3/8 PT 3/8 CADデータダウンロード PDFデータダウンロード
VG-1133   (蝶ハンドル) PF3/8 PT3/8 CADデータダウンロード PDFデータダウンロード
