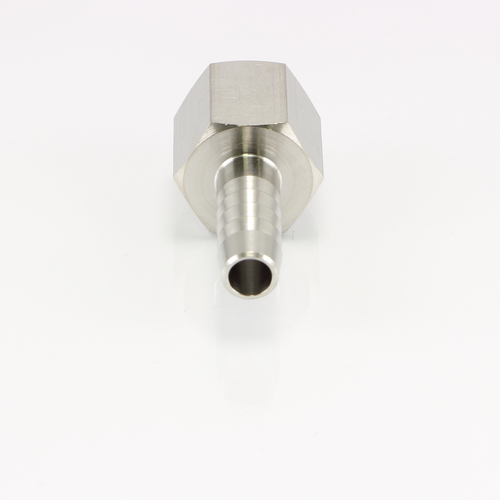

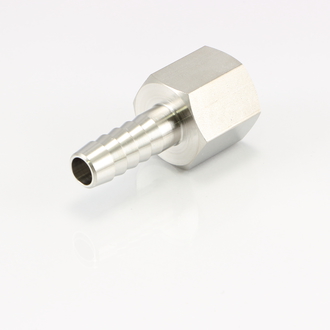

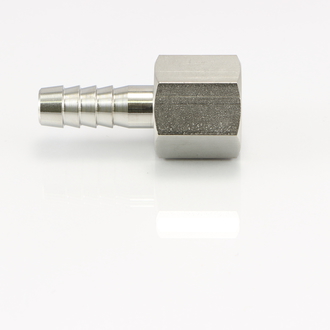

HF 内ネジ・エースニップル(ステンレス製)

内ネジタイプのエースニップルです。

内ネジが切ってあり、外ネジ部を他の継手無しで接続可能です。

2017年4月1日より下記4サイズが、追加に成りました。

HF-7208・HF-7312・HF-7412・HF-7416

ホースバンド等でホースが抜けないようにしっかりと固定し、使用して下さい。

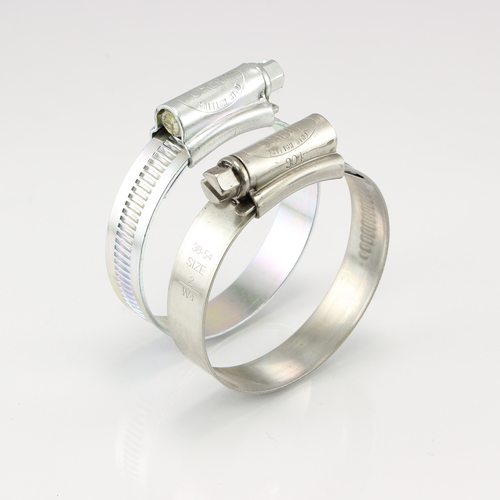

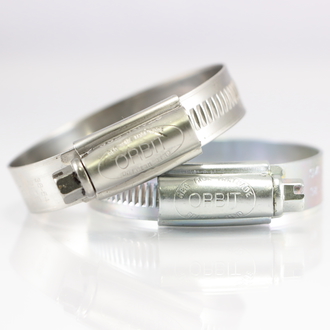

ホース用のバンド(オービットホースバンド参照)もご用意しています。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 SUS304
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(内)

竹の子外径(mm)

竹の子内径(mm)

六角対辺(mm)

竹の子長さ(mm)

全長(mm)

図面ダウンロード

HF-7207 PT1/4 7 4 17 26 45 CADデータダウンロード PDFデータダウンロード
HF-7208 PT1/4 8 4.5 17 26 45 CADデータダウンロード PDFデータダウンロード
HF-7209 PT1/4 9 5 17 26 45 CADデータダウンロード PDFデータダウンロード
HF-7210 PT1/4 10.5 7 17 26 45 CADデータダウンロード PDFデータダウンロード
HF-7310 PT3/8 10.5 7 22 28 49 CADデータダウンロード PDFデータダウンロード
HF-7312 PT3/8 12 8 22 28 49 CADデータダウンロード PDFデータダウンロード
HF-7314 PT3/8 14 10 22 28 49 CADデータダウンロード PDFデータダウンロード
HF-7410 PT1/2 10.5 7 24 29 54 CADデータダウンロード PDFデータダウンロード
HF-7412 PT1/2 12 8 24 29 54 CADデータダウンロード PDFデータダウンロード
HF-7414 PT1/2 14 10 24 29 54 CADデータダウンロード PDFデータダウンロード
HF-7416 PT1/2 16 11 24 29 54 CADデータダウンロード PDFデータダウンロード
HF-7000 一覧表 PDFデータダウンロード
