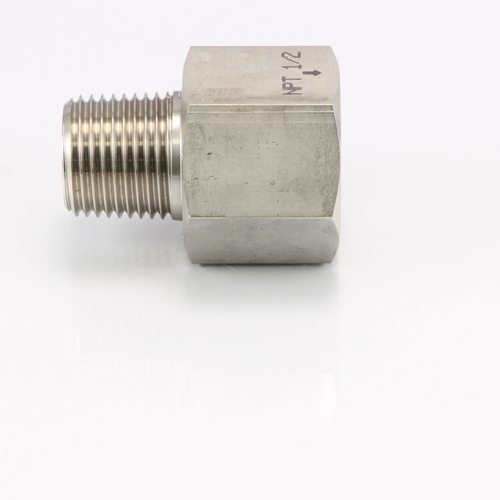

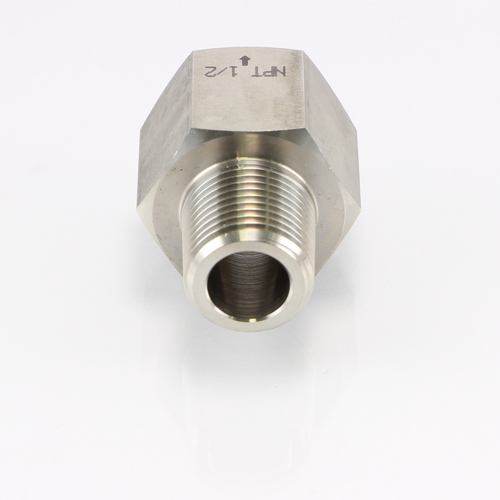

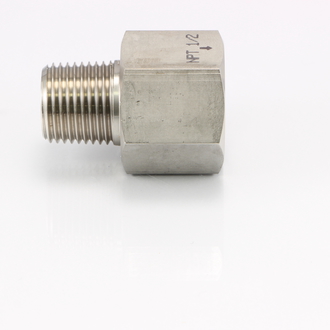

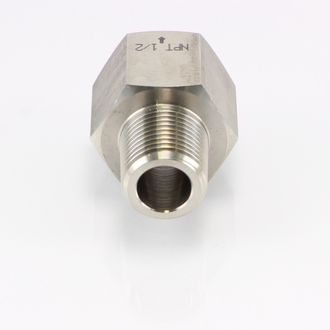

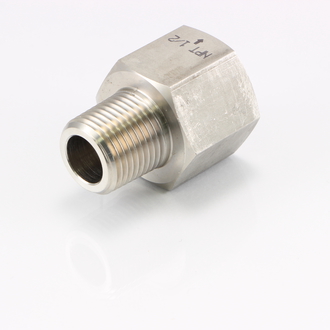

ステンレス製 NPT変換内外ソケット(SUS304)

SUS304製、NPTネジ(アメリカ管用テーパーネジ)から、PTネジへの変換、または、PTネジからNPTネジへの変換用ソケットです。
1/8サイズから1"サイズまで取り揃えております。
別途、黄銅製(C3604)シリーズも御座います。

黄銅製は、こちらからご覧ください
カタログは、こちらからどうぞ!

共通仕様

使用圧力 MAX 20.6MPa
使用温度 -50℃〜+150℃
材質 SUS304
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

d1(外)

d2(内)

φD(mm)

B(mm)

L(mm)

図面ダウンロード

NF-8311 PT 1/8 NPT 1/8 4 17 27 CADデータダウンロード PDFデータダウンロード
NF-8322 PT 1/4 NPT 1/4 7 22 35 CADデータダウンロード PDFデータダウンロード
NF-8333 PT 3/8 NPT 3/8 9 24 37 CADデータダウンロード PDFデータダウンロード
NF-8344 PT 1/2 NPT 1/2 13 32 46 CADデータダウンロード PDFデータダウンロード
NF-8366 PT 3/4 NPT 3/4 16 36 50 CADデータダウンロード PDFデータダウンロード
NF-8388 PT 1 NPT 1 20 46 60 CADデータダウンロード PDFデータダウンロード
NF-8411 NPT 1/8 PT 1/8 4 17 27 CADデータダウンロード PDFデータダウンロード
NF-8422 NPT 1/4 PT 1/4 7 22 35 CADデータダウンロード PDFデータダウンロード
NF-8433 NPT 3/8 PT 3/8 9 24 37 CADデータダウンロード PDFデータダウンロード
NF-8444 NPT 1/2 PT 1/2 13 32 46 CADデータダウンロード PDFデータダウンロード
NF-8466 NPT 3/4 PT 3/4 16 36 50 CADデータダウンロード PDFデータダウンロード
NF-8488 NPT 1 PT 1 20 46 60 CADデータダウンロード PDFデータダウンロード
NF-8003

一覧表ダウンロード

  PDFデータダウンロード
