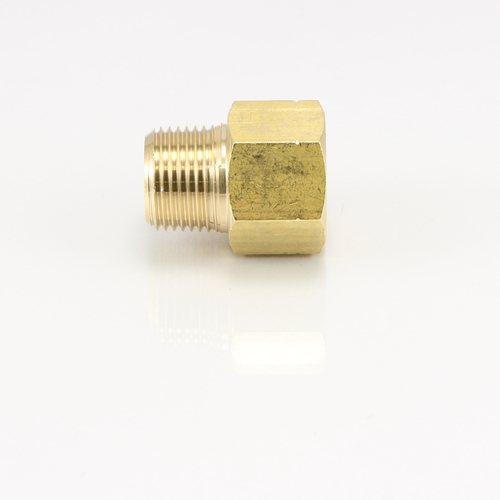

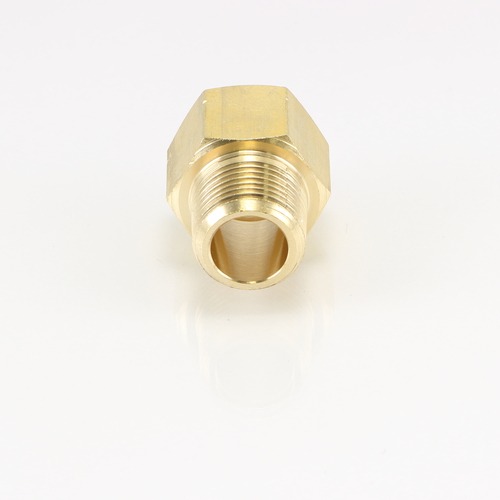

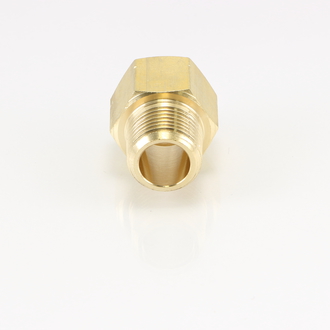

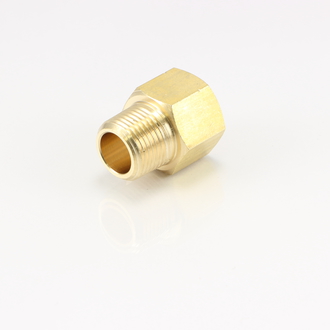

NF 内・外ソケット

ネジ延長用の継手です。

内ネジと外ネジの配管の接続に使用します。

六角がついているためスパナ掛けも容易で、しっかりと配管することが出来ます。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3604/RoHS品番(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

取付ネジ(外)

取付ネジ(内)

内径(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

NF-1011 PT1/8 PT1/8 5 14 20 CADデータダウンロード PDFデータダウンロード
NF-1022 PT1/4 PT1/4 8 17 24 CADデータダウンロード PDFデータダウンロード
NF-1033 PT3/8 PT3/8 11 21 28 CADデータダウンロード PDFデータダウンロード
NF-1044 PT1/2 PT1/2 13 26 33 CADデータダウンロード PDFデータダウンロード
NF-1066 PT3/4 PT3/4 18 32 39 CADデータダウンロード PDFデータダウンロード





RoHS指令相当品

品番

取付ネジ(外)

取付ネジ(内)

内径(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

NF-1011R PT1/8 PT1/8 5 14 20 CADデータダウンロード PDFデータダウンロード
NF-1022R PT1/4 PT1/4 8 17 24 CADデータダウンロード PDFデータダウンロード
NF-1033R PT3/8 PT3/8 11 21 28 CADデータダウンロード PDFデータダウンロード
NF-1044R PT1/2 PT1/2 13 26 33 CADデータダウンロード PDFデータダウンロード
NF-1066R PT3/4 PT3/4 18 32 39 CADデータダウンロード PDFデータダウンロード
