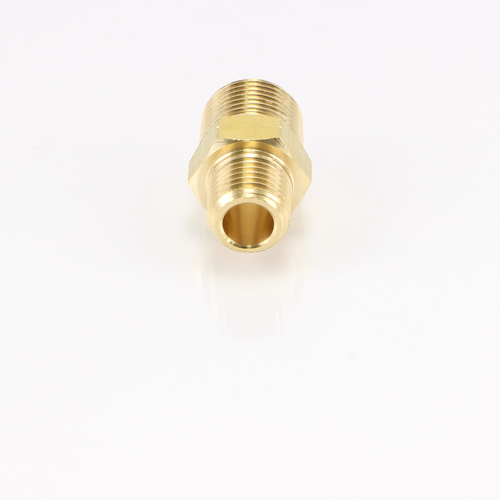

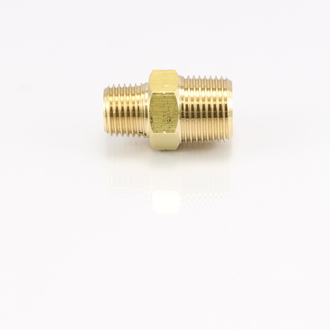

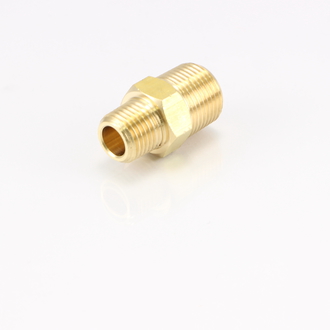

NE 異径六角ニップル

サイズ違いの六角ニップルです。

内ネジと内ネジのサイズが異なる配管の接続に使用します。

六角がついているためスパナ掛けも容易で、しっかりと配管することが出来ます。

2段違いのサイズまで対応可能です。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3604/RoHS品番:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

取付ネジ(外)

取付ネジ(外)

内径1(mm)

内径2(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

NE-1012 PT1/8 PT1/4 5 8 14 26 CADデータダウンロード PDFデータダウンロード
NE-1013 PT1/8 PT3/8 5 11 17 29 CADデータダウンロード PDFデータダウンロード
NE-1023 PT1/4 PT3/8 8 11 17 31 CADデータダウンロード PDFデータダウンロード
NE-1024 PT1/4 PT1/2 8 13 22 34 CADデータダウンロード PDFデータダウンロード
NE-1034 PT3/8 PT1/2 11 13 22 36 CADデータダウンロード PDFデータダウンロード
NE-1036 PT3/8 PT3/4 11 18 27 41 CADデータダウンロード PDFデータダウンロード
NE-1046 PT1/2 PT3/4 13 18 27 43 CADデータダウンロード PDFデータダウンロード
NE-1048 PT1/2 PT 1 13 24 35 47 CADデータダウンロード PDFデータダウンロード
NE-1068 PT3/4 PT 1 18 24 35 50 CADデータダウンロード PDFデータダウンロード





RoHS指令相当品

品番

取付ネジ(外)

取付ネジ(外)

内径1(mm)

内径2(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

NE-1012R PT1/8 PT1/4 5 8 14 26 CADデータダウンロード PDFデータダウンロード
NE-1013R PT1/8 PT3/8 5 11 17 29 CADデータダウンロード PDFデータダウンロード
NE-1023R PT1/4 PT3/8 8 11 17 31 CADデータダウンロード PDFデータダウンロード
NE-1024R PT1/4 PT1/2 8 13 22 34 CADデータダウンロード PDFデータダウンロード
NE-1034R PT3/8 PT1/2 11 13 22 36 CADデータダウンロード PDFデータダウンロード
NE-1036R PT3/8 PT3/4 11 18 27 41 CADデータダウンロード PDFデータダウンロード
NE-1046R PT1/2 PT3/4 13 18 27 43 CADデータダウンロード PDFデータダウンロード
NE-1048R PT1/2 PT 1 13 24 35 47 CADデータダウンロード PDFデータダウンロード
NE-1068R PT3/4 PT 1 18 24 35 50 CADデータダウンロード PDFデータダウンロード
