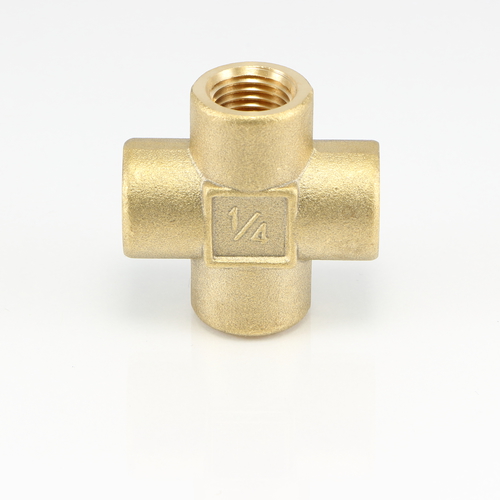

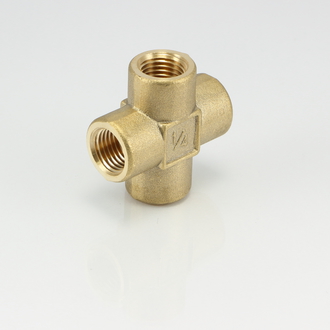

KK クロス 【RoHS】

四方向が同じサイズの分岐・集合用継手です。

十字方向に内ネジを切ってあり、四方向の分岐をする場合に使います。

RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771B(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション





品番

d(内)

φD(mm)

L(mm)

図面ダウンロード

KK-1111R PT 1/8 8 33
CADデータダウンロード
PDFデータダウンロード
KK-1222R PT 1/4 10 38 CADデータダウンロード PDFデータダウンロード
KK-1333R PT 3/8 13 45 CADデータダウンロード PDFデータダウンロード
