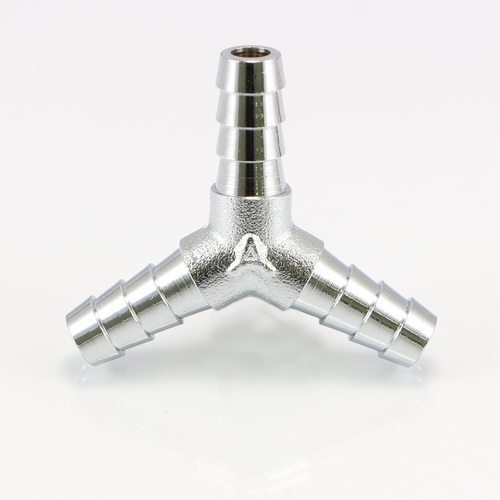

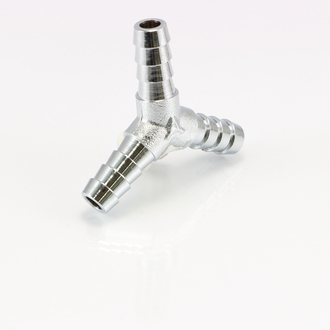

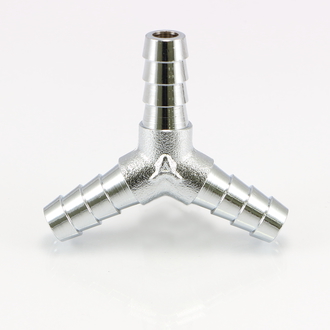

HY 三方接手(黄銅製・クロムメッキ付)

三方向にホースを接続するための接手です。ホースを使った分岐に最適です。

見た目も綺麗なクロムメッキ仕上げです。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3771BD
流 体 上記材質に悪影響が無い流体

製品バリエーション





品番

竹の子外径(mm)

竹の子内径(mm)

竹の子長さ(mm)

図面ダウンロード

HY-3007 7 4 18
CADデータダウンロード
PDFデータダウンロード
HY-3008 8 4 18
CADデータダウンロード
PDFデータダウンロード
HY-3009 9 5 18
CADデータダウンロード
PDFデータダウンロード
HY-3010 10.5 7 25
CADデータダウンロード
PDFデータダウンロード
HY-3014 14 9 25
CADデータダウンロード
PDFデータダウンロード
