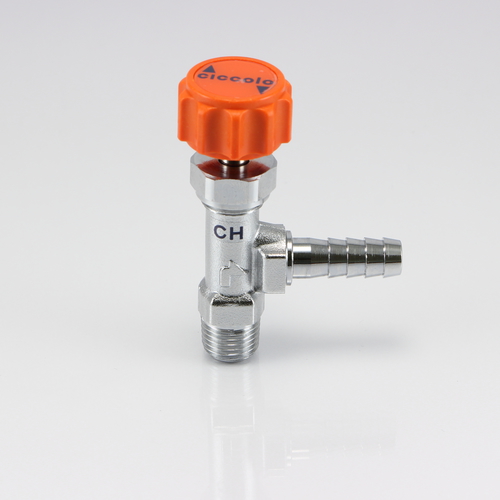

CH ホースニップル一体型(アングル)

ホースニップル一体型のアングルタイプ

一次側がテーパー(PT)外ネジで、二次側がホース接続する部分が竹の子形状になった、小型のニードルバルブです。
ホースバンド等でホースをしっかり締めてお使い下さい。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
スピンドル材質 C3604BD
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材
品番 取付ネジ(外) 竹の子外径(mm) 図面ダウンロード
CH-3106 PT 1/8 6 CADデータダウンロード PDFデータダウンロード
CH-3107 PT 1/8 7 CADデータダウンロード PDFデータダウンロード
CH-3208 PT 1/4 8 CADデータダウンロード PDFデータダウンロード
CH-3209 PT 1/4 9 CADデータダウンロード PDFデータダウンロード
CH-3309 PT 3/8 9 CADデータダウンロード PDFデータダウンロード
CH-3310 PT 3/8 10.5 CADデータダウンロード PDFデータダウンロード





RoHS指令相当品
品番 取付ネジ(外) 竹の子外径(mm) 図面ダウンロード
CH-3106R PT 1/8 6 CADデータダウンロード PDFデータダウンロード
CH-3107R PT 1/8 7 CADデータダウンロード PDFデータダウンロード
CH-3208R PT 1/4 8 CADデータダウンロード PDFデータダウンロード
CH-3209R PT 1/4 9 CADデータダウンロード PDFデータダウンロード
CH-3309R PT 3/8 9 CADデータダウンロード PDFデータダウンロード
CH-3310R PT 3/8 10.5 CADデータダウンロード PDFデータダウンロード
