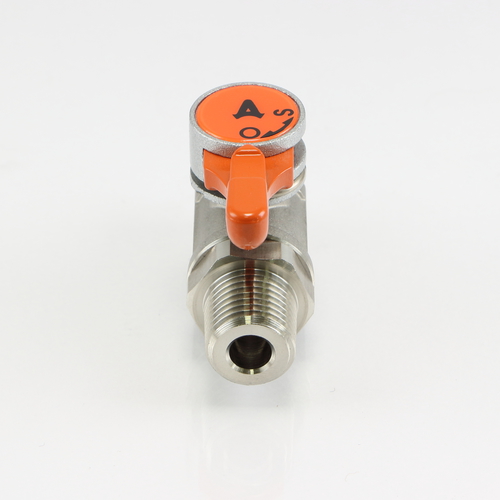

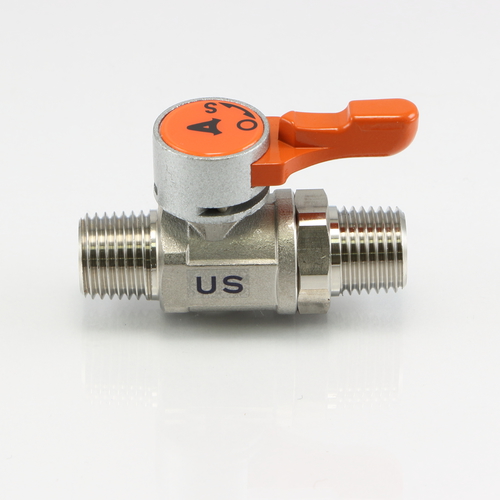

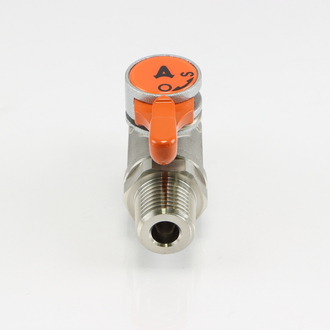

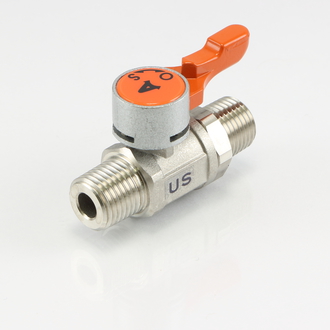

US 両外ネジ型




両外ネジ型のステンレス製
一次側・二次側共に、テーパー(PT)外ネジの配管用バルブです。
一般にはない外ネジによる配管が可能です。
ハンドルの干渉も少なく取り付けられるので、新たな配管環境に対応できます。
共通仕様
使用圧力 | MAX 0.98MPa |
使用温度 | -10℃(凍結無き事)〜+120℃ |
弁箱耐圧検査 | 2.94MPa |
弁座漏れ検査 | 0.59MPa |
ボディ材質 | SCS13 |
ソケット材質 | SUS304 |
シート材質 | PTFE |
Oリング材質 | FKM |
流 体 | 上記材質に悪影響が無い流体 |
製品バリエーション
品番 | 取付ネジ(外) | 取付ネジ(外) | 図面ダウンロード | |
US-1011 | PT 1/8 | PT 1/8 |
![]() |
![]() |
US-1022 | PT 1/4 | PT 1/4 |
![]() |
![]() |
US-1033 | PT 3/8 | PT 3/8 |
![]() |
![]() |
