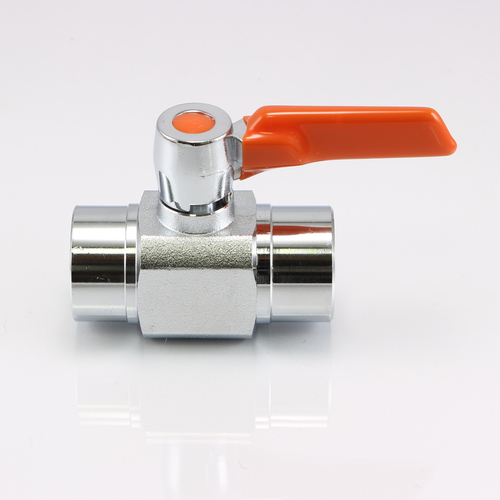

BW 両内ネジ型 Zeroシリーズ

両内ネジ型のZeroタイプ

一次側がテーパー(PT)内ネジ、二次側が平行(PF)内ネジの配管用バルブです。
一般的な両内ネジタイプの汎用性の高い仕様になっております。
面間も短く、狭小な場所の配管にも威力を発揮します。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
ソケット材質 C3604BD
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(内) 取付ネジ(内) 図面ダウンロード
BW-0033 PT 3/8 PF 3/8 CADデータダウンロード PDFデータダウンロード
BW-0044 PT 1/2 PF 1/2 CADデータダウンロード PDFデータダウンロード
BW-0066 PT 3/4 PF 3/4 CADデータダウンロード PDFデータダウンロード
