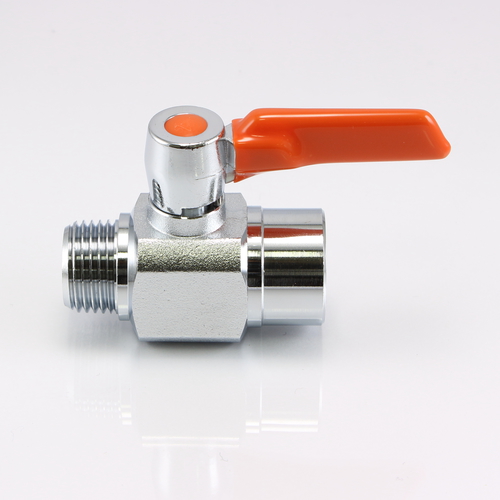

BM 外・内ネジ型 Zeroシリーズ

外・内ネジ型のZeroタイプ

一次側がテーパー(PT)外ネジ、二次側が平行(PF)内ネジの配管用バルブです。
二次側が平行ネジですが、シール材を施行することで漏れなく配管可能です。
喰い込み継手や、他の配管方法の継手などを接続するのに便利です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
ソケット材質 C3604BD
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(外)

取付ネジ(内)

図面ダウンロード
BM-0033 PT 3/8 PF 3/8 CADデータダウンロード PDFデータダウンロード
BM-0044 PT 1/2 PF 1/2 CADデータダウンロード PDFデータダウンロード
BM-0066 PT 3/4 PF 3/4 CADデータダウンロード PDFデータダウンロード
