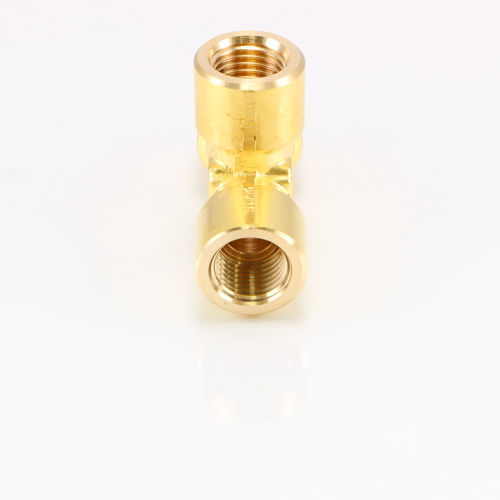

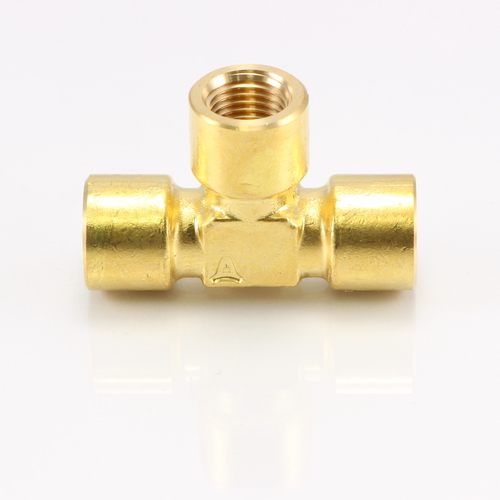

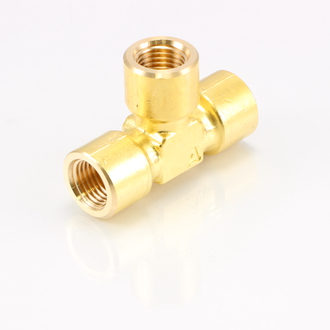

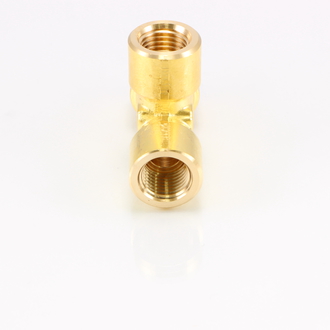

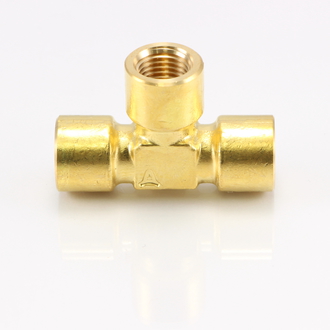

TF 内ネジチーズ

三方向が全て、内ネジタイプのチーズです。

三方向の分岐をする場合に使います。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3771BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(内)

内径(mm)

面間(mm)

図面ダウンロード

TF-1111 PT1/8 4 44 CADデータダウンロード PDFデータダウンロード
TF-1222 PT1/4 8 50 CADデータダウンロード PDFデータダウンロード
TF-1333 PT3/8 10 58 CADデータダウンロード PDFデータダウンロード
TF-1444 PT1/2 13 68 CADデータダウンロード PDFデータダウンロード
