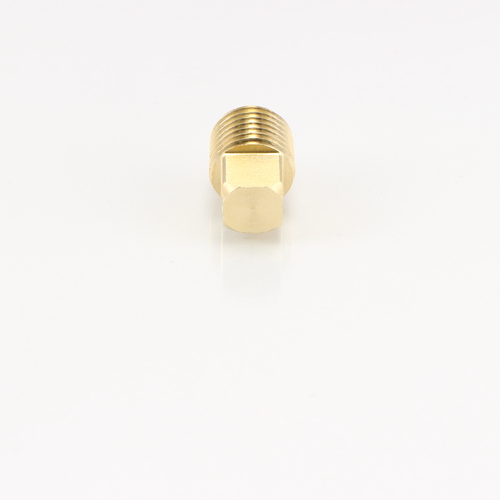

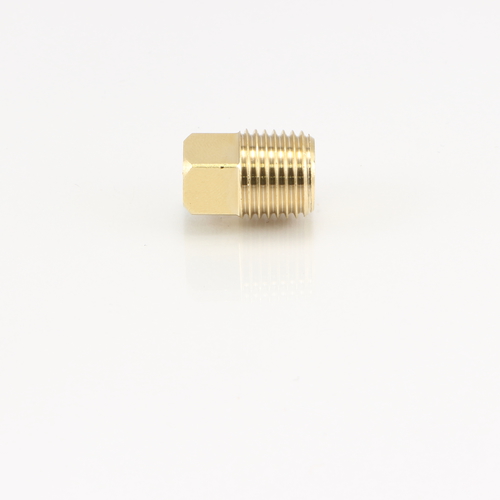

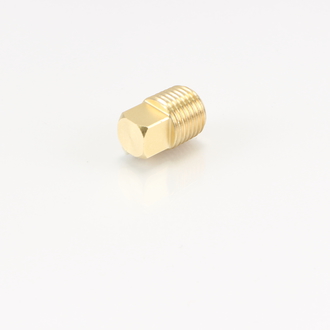

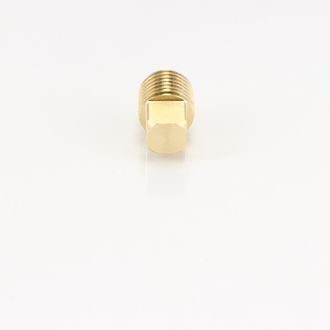

NP 四角プラグ

不要な配管部分(内ネジ)のブラインドに使います。

四角頭になっているため、栓をした後に四角部を切断して表面に出っ張りをなくすことも容易で、補修や間違って開けた穴の修正などにも使われます。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材 質 標準黄銅材:C3604/RoHS品番:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

取付ネジ(外)

四角対辺(mm)

全長(mm)

図面ダウンロード

NP-1001 PT1/8 7 15 CADデータダウンロード PDFデータダウンロード
NP-1002 PT1/4 9 19 CADデータダウンロード PDFデータダウンロード
NP-1003 PT3/8 12 21 CADデータダウンロード PDFデータダウンロード
NP-1004 PT1/2 14 23 CADデータダウンロード PDFデータダウンロード
NP-1006 PT3/4 17 29 CADデータダウンロード PDFデータダウンロード







RoHS指令相当品

品番

取付ネジ(外)

四角対辺(mm)

全長(mm)

図面ダウンロード

NP-1001R PT1/8 7 15 CADデータダウンロード PDFデータダウンロード
NP-1002R PT1/4 9 19 CADデータダウンロード PDFデータダウンロード
NP-1003R PT3/8 12 21 CADデータダウンロード PDFデータダウンロード
NP-1004R PT1/2 14 23 CADデータダウンロード PDFデータダウンロード
NP-1006R PT3/4 17 29 CADデータダウンロード PDFデータダウンロード
