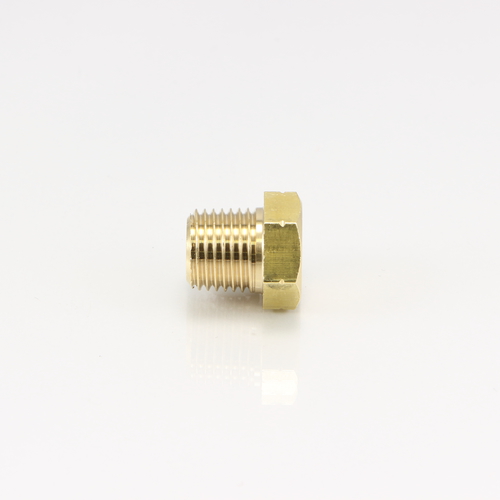

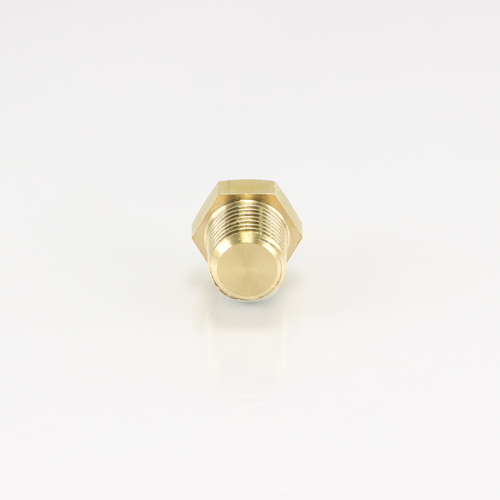

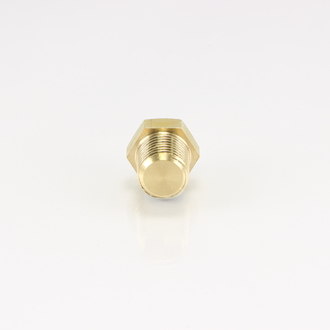

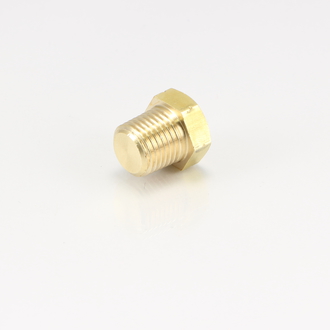

HP 六角プラグ

不要な配管部分(内ネジ)のブラインドに使います。

六角があることで、スパナ掛けも容易に作業が出来ます。

新たにRoHS指令相当品(カドミウム含有75ppm以下)もラインナップ致しました。

共通仕様

使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 標準黄銅材:C3604/RoHS品番:C3604(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材

品番

取付ネジ(外)

六角対辺(mm)

全長(mm)

図面ダウンロード

HP-1001 PT1/8 12 14 CADデータダウンロード PDFデータダウンロード
HP-1002 PT1/4 16 18 CADデータダウンロード PDFデータダウンロード
HP-1003 PT3/8 19 21 CADデータダウンロード PDFデータダウンロード
HP-1004 PT1/2 21 25 CADデータダウンロード PDFデータダウンロード





RoHS指令相当品

品番

取付ネジ(外)

六角対辺(mm)

全長(mm)

図面ダウンロード

HP-1001R PT1/8 12 14 CADデータダウンロード PDFデータダウンロード
HP-1002R PT1/4 16 18 CADデータダウンロード PDFデータダウンロード
HP-1003R PT3/8 19 21 CADデータダウンロード PDFデータダウンロード
HP-1004R PT1/2 21 25 CADデータダウンロード PDFデータダウンロード
