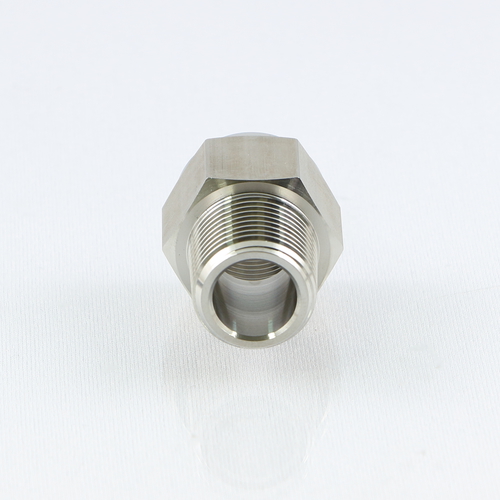

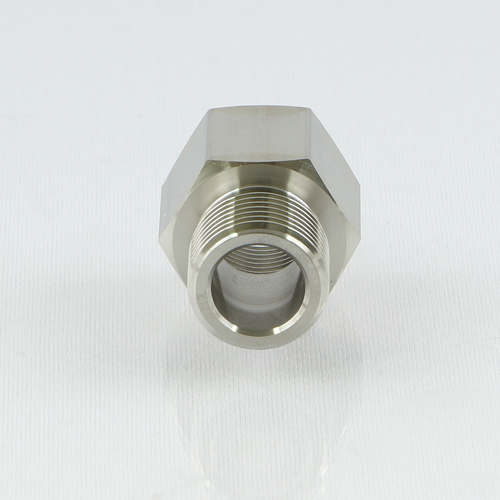

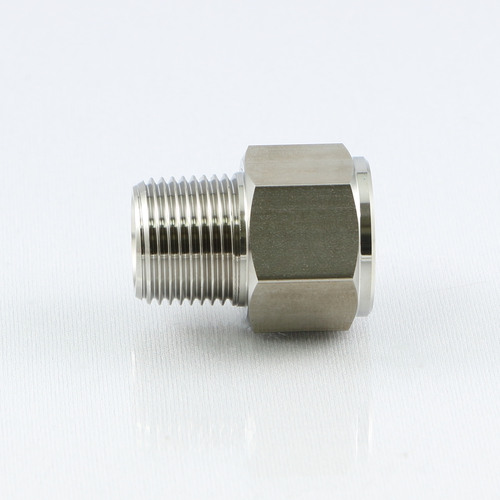

ステンレス製 PF×PT
変換内外ソケット【SUS304】

SUS304製、PTネジからPFネジへの変換、またはPFネジからPTネジへの変換用ソケットです。

別途、黄銅製(C3604)シリーズも御座います。

一覧表は準備中です。

また、黄銅製はこちらからご覧ください

共通仕様



使用圧力 MAX 20.6MPa
使用温度 -50℃〜+150℃
材質 SUS304
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番
d1(外)
d2(内)
φD(mm)
B(mm)
L(mm)
図面ダウンロード
NF-8711 PT 1/8 PF 1/8 6 14 23 CADデータダウンロード PDFデータダウンロード
NF-8722
PT 1/4
PF 1/4
8
17
28
CADデータダウンロード
PDFデータダウンロード
NF-8733
PT 3/8
PF 3/8
11
21
30
CADデータダウンロード
PDFデータダウンロード
NF-8744
PT 1/2
PF 1/2
13
26
38
CADデータダウンロード
PDFデータダウンロード
NF-8766 PT 3/4 PF 3/4 18 32 42 CADデータダウンロード PDFデータダウンロード
NF-8788
PT 1
PF 1
24
41
50
CADデータダウンロード
PDFデータダウンロード
NF-8811
PF 1/8
PT 1/8
6
14
23
CADデータダウンロード
PDFデータダウンロード
NF-8822
PF 1/4
PT 1/4
8
17
28
CADデータダウンロード
PDFデータダウンロード
NF-8833 PF 3/8 PT 3/8 11 21 30 CADデータダウンロード PDFデータダウンロード
NF-8844 PF 1/2 PT 1/2 13 26 38 CADデータダウンロード PDFデータダウンロード
NF-8866 PF 3/4 PT 3/4 18 32 42 CADデータダウンロード PDFデータダウンロード
NF-8888 PF 1 PT 1 24 41 52 CADデータダウンロード PDFデータダウンロード
一覧ダウンロード(NF-8700,8800) PDFデータダウンロード
