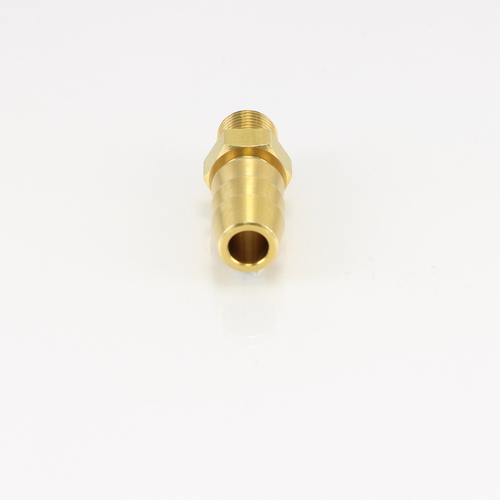

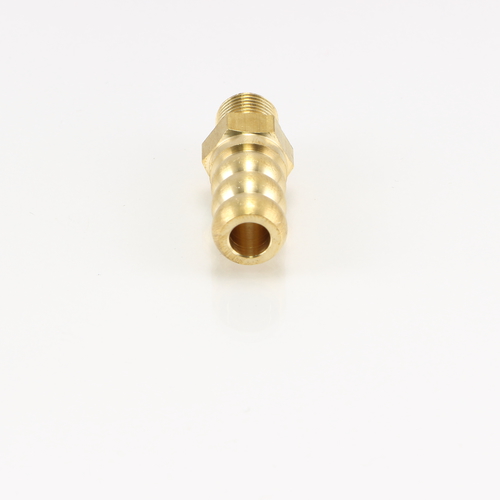

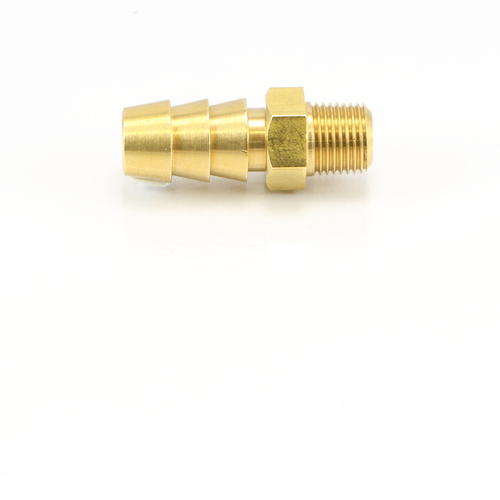

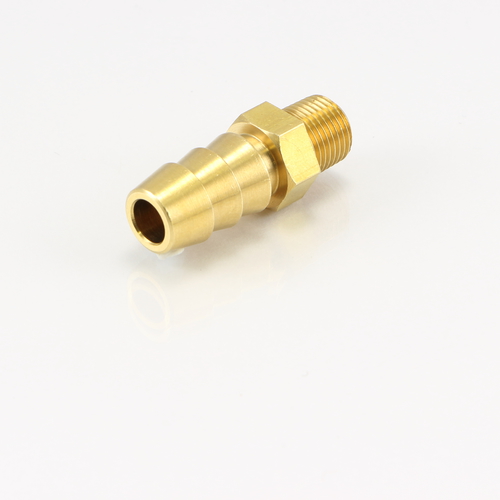

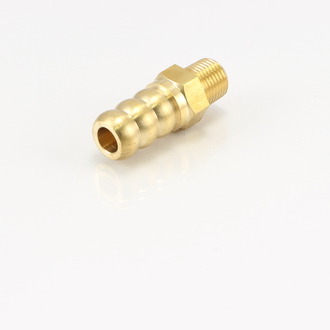

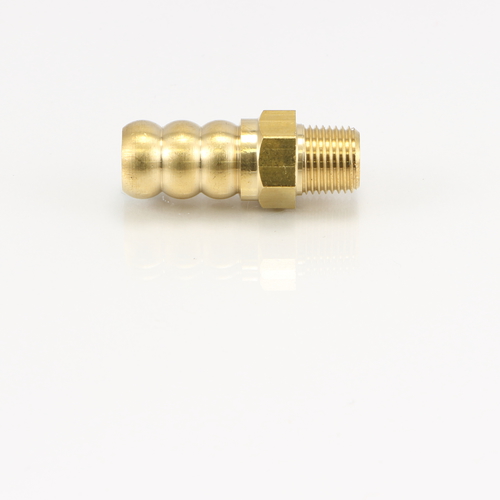

MH 水口ホースニップル

丸型と角型の2種類があります。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(外)

外径(mm)

内径(mm)

六角対辺(mm)

全長(mm)

図面ダウンロード

MH-1112 PT1/8 11 (丸型) 6 12 33 CADデータダウンロード PDFデータダウンロード
MH-1222 PT1/4 11 (丸型) 6 14 33 CADデータダウンロード PDFデータダウンロード
MH-1111 PT1/8 11 (角型) 6 12 33 CADデータダウンロード PDFデータダウンロード
MH-1221 PT1/4 11 (角型) 6 14 33 CADデータダウンロード PDFデータダウンロード
