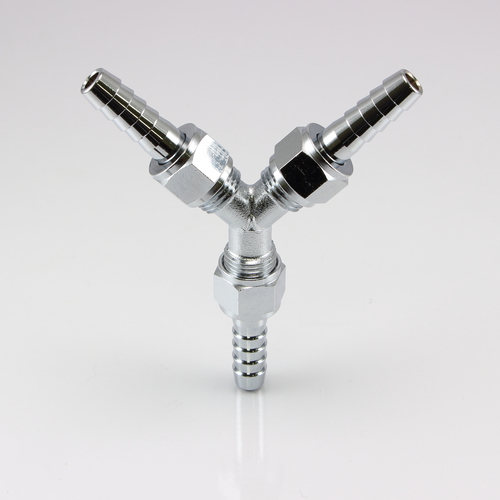

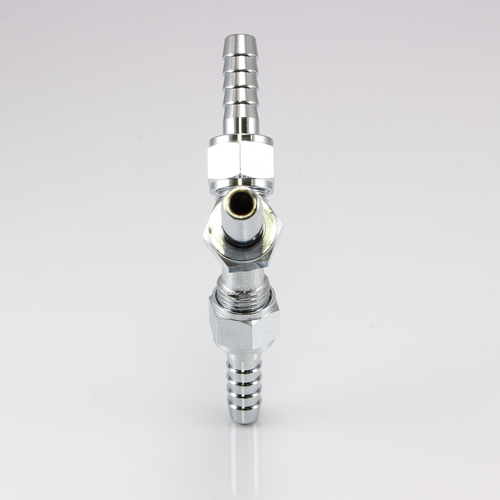

HY Y型ホースジョイント(黄銅製・クロムメッキ付)

三方向にホースを接続出来ます。ホースを使った分岐に最適です。

ホース接続部がユニオン式になっており、ホースを取り付けた後もナット部分から取り外すことが出来、メンテナンスやホースのねじれなどを心配することもありません。

見た目も綺麗なクロムメッキ仕上げです。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 CC3771BD(本体)/3604BD(竹の子・ナット)
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

竹の子外径(mm)

竹の子内径(mm)

ナット六角対辺(mm)

竹の子長さ(mm)

図面ダウンロード

HY-3208 8 4.5 16 26
CADデータダウンロード
PDFデータダウンロード
HY-3209 9 5 16 26
CADデータダウンロード
PDFデータダウンロード
HY-3310 10.5 7 19 27
CADデータダウンロード
PDFデータダウンロード
