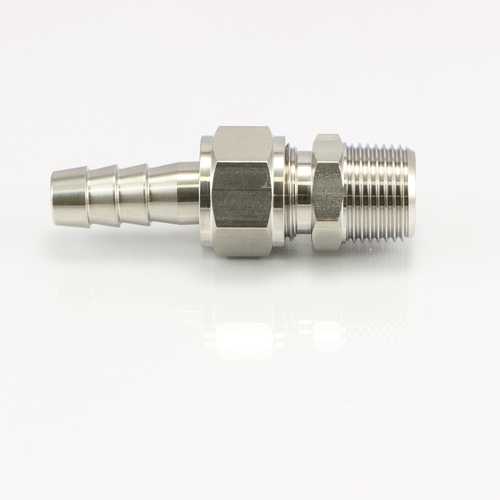

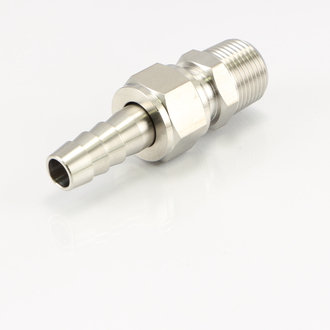

HS エースジョイント(ステンレス製)

機器とホースを接続するための継手です。

ホース接続部がユニオン式になっており、機器に取り付けた後もナット部分から取り外すことが出来、メンテナンスやホースのねじれなどを心配することもありません。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 SUS304
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(外)

竹の子外径(mm)

竹の子内径(mm)

本体六角対辺(mm)

ナット六角対辺(mm)

全長(mm)

図面ダウンロード

HS-7107 PT1/8 7 4 12 12 44 CADデータダウンロード PDFデータダウンロード
HS-7208 PT1/4 8 5 14 16 57 CADデータダウンロード PDFデータダウンロード
HS-7209 PT1/4 9 5 14 16 57 CADデータダウンロード PDFデータダウンロード
HS-7310 PT3/8 10.5 7 17 19 60 CADデータダウンロード PDFデータダウンロード
HS-7414 PT1/2 14 10.5 22 24 69 CADデータダウンロード PDFデータダウンロード
HS-7416 PT1/2 16 11.5 22 24 69 CADデータダウンロード PDFデータダウンロード
HS-7620 PT3/4 20.5 15 29 30 80 CADデータダウンロード PDFデータダウンロード
