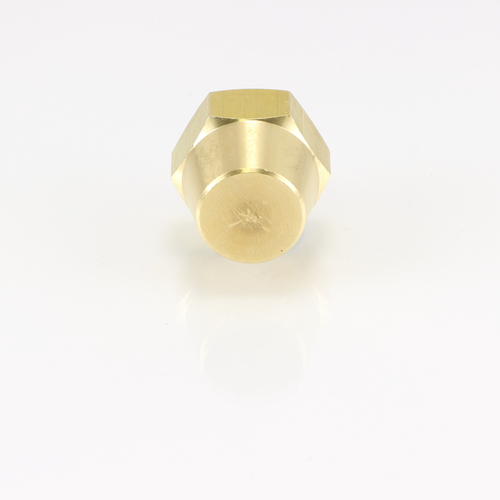

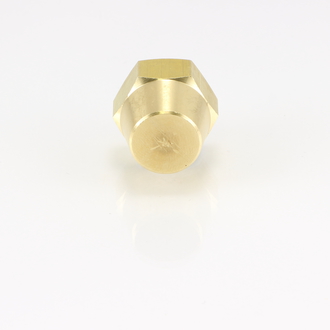

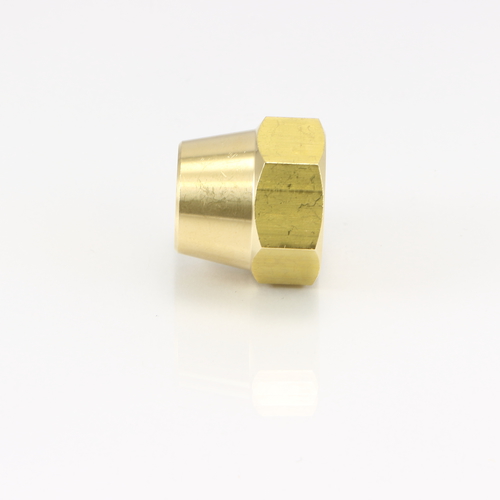

FN フレアーキャップ

フレージョイントのフレアー面を保護するためのパーツです。

ネジは、当社のフレアージョイント各種に取り付け可能な、UNF(ユニファイ)ネジを切ってあります。

管用ネジとは異なりますので注意して下さい。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 C3604BD
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

取付ネジ(内)

六角対辺(mm)

全長(mm)

図面ダウンロード

FN-0006 UNF 7/16-20 16 17.5 CADデータダウンロード PDFデータダウンロード
FN-0008 UNF 1/2-20 17 18 CADデータダウンロード PDFデータダウンロード
FN-0010 UNF 5/8-18 21 21 CADデータダウンロード PDFデータダウンロード
FN-0012 UNF 3/4-16 24 24 CADデータダウンロード PDFデータダウンロード
FN-0015 UNF 7/8-14 27 28 CADデータダウンロード PDFデータダウンロード
FN-0066 UNS 1 1/16-14 32 32 CADデータダウンロード PDFデータダウンロード
