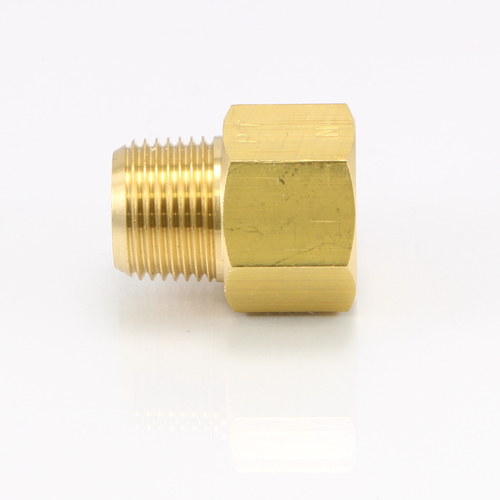

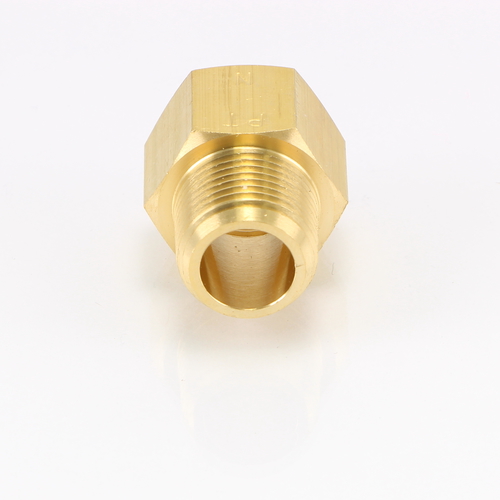

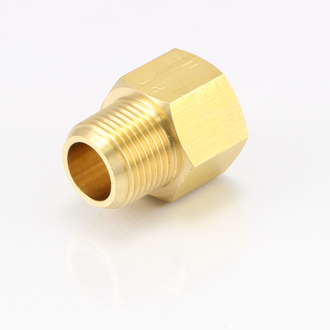

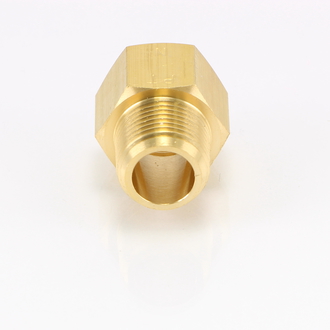

黄銅製 NPT×PT
変換内外ソケット 【RoHS】

NPTネジ(アメリカ管用テーパーネジ)から、PTネジへの変換、または、PTネジからNPTネジへの変換用ソケットです。
※PT1/8ネジを1/4UNF、またはM6ネジに変換するソケットもあります。
RoHS指令相当品(カドミウム含有75ppm以下)です。
また、SUS304製の商品も御座いますので こちらからご覧ください。

共通仕様



使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 C3604BD(cd75ppm以下)
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

d1(外)

d2(内)

φD(mm)

B(mm)

L(mm)

図面ダウンロード

NF-3011R PT 1/8 NPT 1/8 5 14 20 CADデータダウンロード PDFデータダウンロード
NF-3022R PT 1/4 NPT 1/4 8 17 24 CADデータダウンロード PDFデータダウンロード
NF-3033R PT 3/8 NPT 3/8 11 21 28 CADデータダウンロード PDFデータダウンロード
NF-3044R PT 1/2 NPT 1/2 13 26 33 CADデータダウンロード PDFデータダウンロード
NF-3066R PT 3/4 NPT 3/4 18 32 39 CADデータダウンロード PDFデータダウンロード
NF-3088R PT 1 NPT 1 24 40 48 CADデータダウンロード PDFデータダウンロード
NF-3111R NPT 1/8 PT 1/8 5 14 20 CADデータダウンロード PDFデータダウンロード
NF-3122R NPT 1/4 PT 1/4 8 17 24 CADデータダウンロード PDFデータダウンロード
NF-3133R NPT 3/8 PT 3/8 11 21 28 CADデータダウンロード PDFデータダウンロード
NF-3144R NPT 1/2 PT 1/2 13 26 33 CADデータダウンロード PDFデータダウンロード
NF-3166R NPT 3/4 PT 3/4 18 32 39 CADデータダウンロード PDFデータダウンロード
NF-3188R NPT 1 PT 1 24 40 48 CADデータダウンロード PDFデータダウンロード

一覧表ダウンロード(NF-3000R, 3100R)

PDFデータダウンロード





品番

d1(外)

d2(内)

φD(mm)

B(mm)

L(mm)

図面ダウンロード

NF-3281R 1/4-28UNF PT 1/8 2.5 12 20 CADデータダウンロード PDFデータダウンロード
NF-3611R M6xP1.0 PT 1/8 2.5 12 20 CADデータダウンロード PDFデータダウンロード

一覧表ダウンロード(NF-3281R, 3611R)

PDFデータダウンロード
