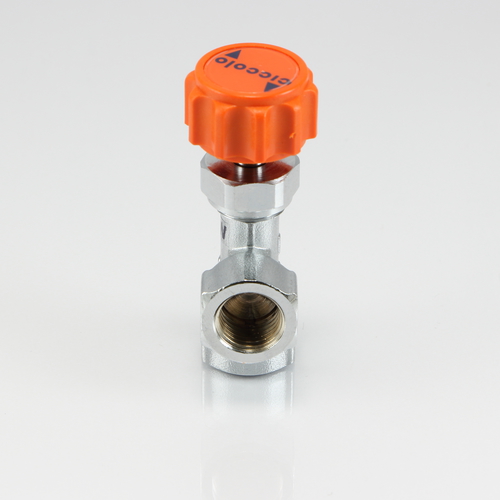

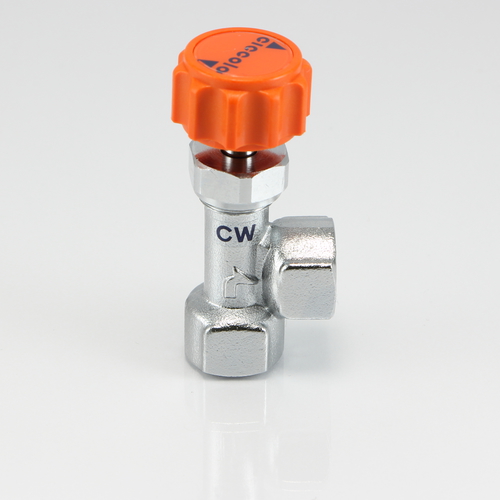

CW 両内ネジ型(アングル)

両内ネジ型のアングルタイプ

一次側、二次側共にテーパー(PT)内ネジのタイプで、最もポピュラーな小型ニードルバルブです。

共通仕様



使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
スピンドル材質 C3604BD
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション



標準黄銅材
品番 取付ネジ(内) 取付ネジ(内) 図面ダウンロード
CW-3011 PT 1/8 PT 1/8 CADデータダウンロード PDFデータダウンロード
CW-3022 PT 1/4 PT 1/4 CADデータダウンロード PDFデータダウンロード
CW-3033 PT 3/8 PT 3/8 CADデータダウンロード PDFデータダウンロード





RoHS指令相当品
品番 取付ネジ(内) 取付ネジ(内) 図面ダウンロード
CW-3011R PT 1/8 PT 1/8 CADデータダウンロード PDFデータダウンロード
CW-3022R PT 1/4 PT 1/4 CADデータダウンロード PDFデータダウンロード
CW-3033R PT 3/8 PT 3/8 CADデータダウンロード PDFデータダウンロード
