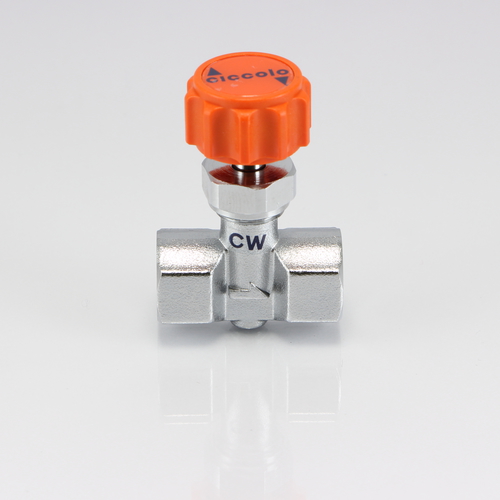

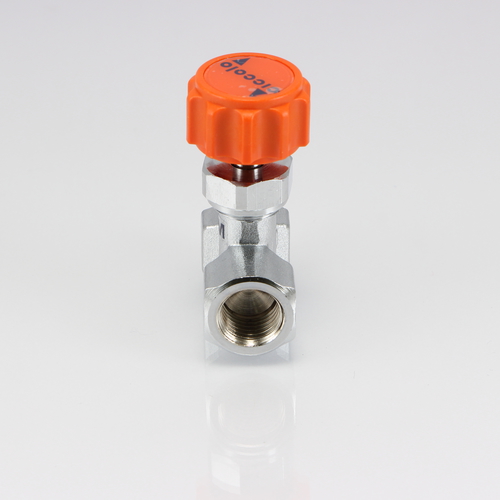

CW 両内ネジ型

両内ネジ型のストレートタイプ

一次側、二次側共にテーパー(PT)内ネジのタイプで、最もポピュラーな小型ニードルバルブです。
新たにRoHS指令相当品(カドミウム含有75ppm以下)をラインナップに加えました。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771
スピンドル材質 C3604
Oリング材質 NBR-70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

RoHS指令相当品
品番 取付ネジ(内) 取付ネジ(内) 図面ダウンロード
CW-1011R PT 1/8 PT 1/8 CADデータダウンロード PDFデータダウンロード
CW-1022R PT 1/4 PT 1/4 CADデータダウンロード PDFデータダウンロード
CW-1033R PT 3/8 PT 3/8 CADデータダウンロード PDFデータダウンロード
