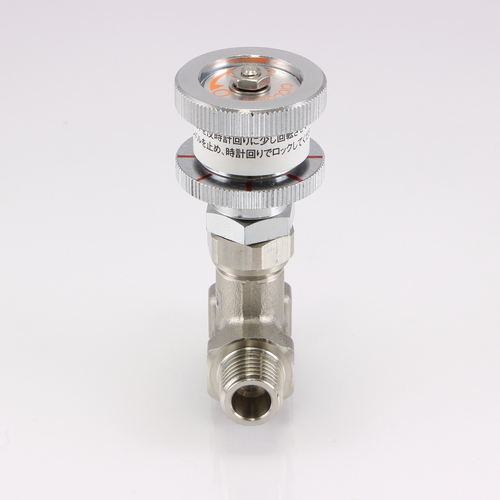

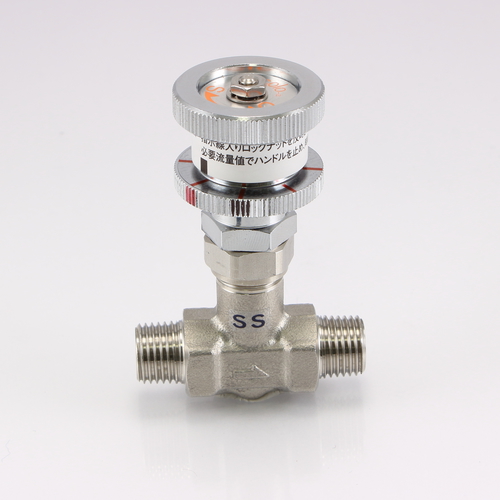

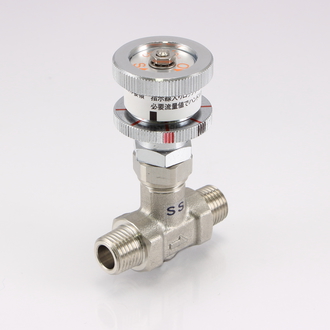

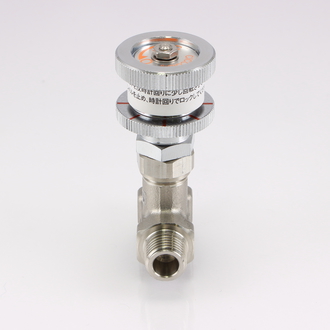

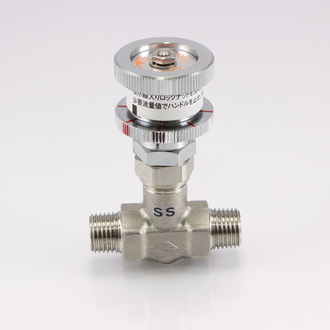

SS 8000 両外ネジ型 【RoHS】

両外ネジ型のステンレス製

一次側、二次側共にテーパー(PT)外ネジのタイプで、機器等への取り付けの選択肢を広げる小型のニードルバルブです。
パネル取付機能とロック機構と開度指示機構を標準装備しています。
RoHS指令相当品です。

共通仕様

使用圧力 MAX 1.96MPa
使用温度 -20℃(凍結無き事)〜+150℃
弁箱耐圧検査 3.0MPa
弁座漏れ検査 0.6MPa
ボディ材質 SUS304
スピンドル材質 SUS304
Oリング材質 PTFE
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(外) 取付ネジ(外) 図面ダウンロード
SS-8011 PT 1/8 PT 1/8 CADデータダウンロード PDFデータダウンロード
SS-8022 PT 1/4 PT 1/4 CADデータダウンロード PDFデータダウンロード
SS-8033 PT 3/8 PT 3/8 CADデータダウンロード PDFデータダウンロード
