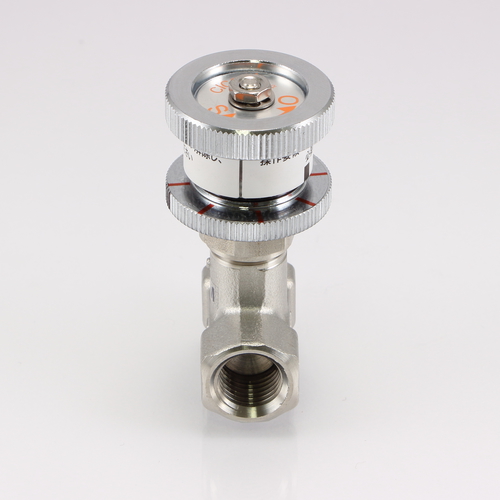

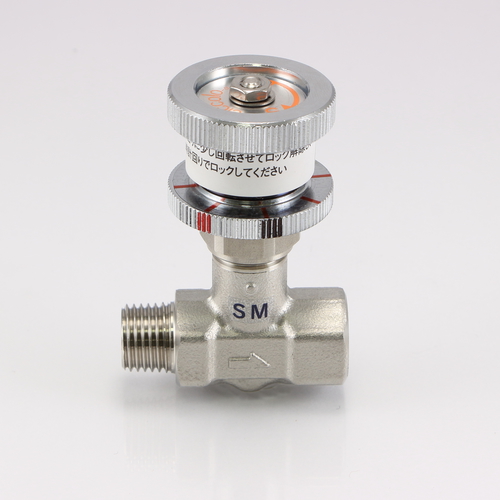

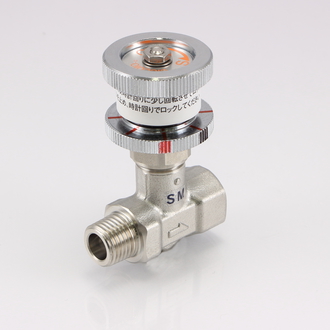

SM 7000 外・内ネジ型 【RoHS】

外・内ネジ型のステンレス製

一次側がテーパー(PT)外ネジ、二次側がテーパー(PT)内ネジのタイプの、小型ニードルバルブです。
最も利用頻度の高い取り付け形状のバルブです。応用範囲もグッと広がります。
ロック機構と開度指示機構を、標準装備しています。
RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 1.96MPa
使用温度 -20℃(凍結無き事)〜+150℃
弁箱耐圧検査 3.0MPa
弁座漏れ検査 0.6MPa
ボディ材質 SUS304
スピンドル材質 SUS304
Oリング材質 PTFE
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(外) 取付ネジ(内) 図面ダウンロード
SM-7011 PT 1/8 PT 1/8 CADデータダウンロード PDFデータダウンロード
SM-7022 PT 1/4 PT 1/4 CADデータダウンロード PDFデータダウンロード
SM-7033 PT 3/8 PT 3/8 CADデータダウンロード PDFデータダウンロード
