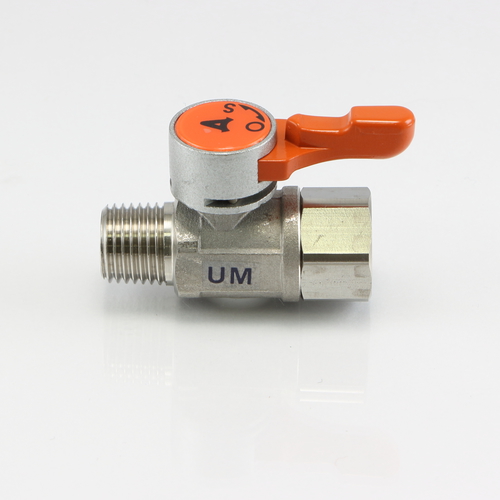

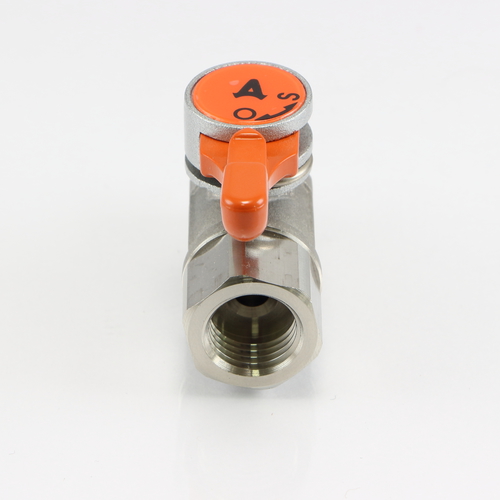

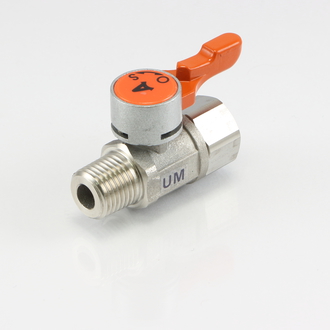

UM 外・内ネジ型

外・内ネジ型のステンレス製

一次側がテーパー(PT)外ネジ、二次側がテーパー(PT)内ネジの配管用バルブです。
喰い込み継手や、他の配管方法の継手などを接続するのに便利です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+120℃
弁箱耐圧検査 2.94MPa
弁座漏れ検査 0.59MPa
ボディ材質 SCS13
ソケット材質 SUS304
シート材質 PTFE
Oリング材質 FKM
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(外) 取付ネジ(内) 図面ダウンロード
UM-1011 PT 1/8 PT 1/8 CADデータダウンロード PDFデータダウンロード
UM-1022 PT 1/4 PT 1/4 CADデータダウンロード PDFデータダウンロード
UM-1033 PT 3/8 PT 3/8 CADデータダウンロード PDFデータダウンロード
