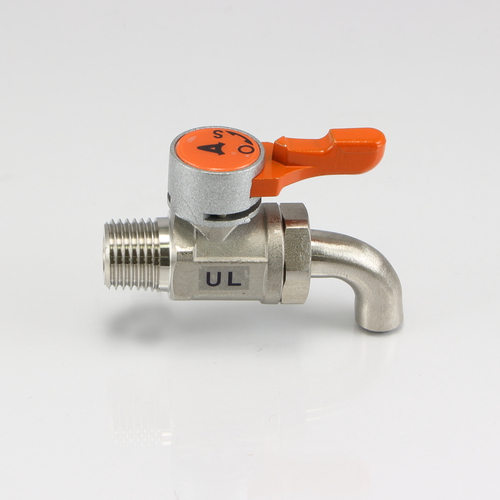

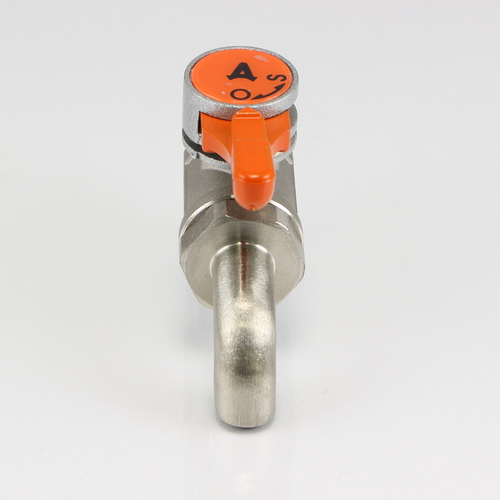

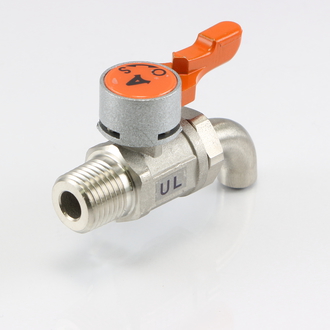

UL 外ネジドレン型

外ネジ・ドレン型のステンレス製

一次側がテーパー(PT)外ネジ・二次側はドレンの下向き排出用の形状です。
カランの替わりとして、タンクや容器にご使用いただけます。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+120℃
弁箱耐圧検査 2.94MPa
弁座漏れ検査 0.59MPa
ボディ材質 SCS13
ソケット材質 SUS304
シート材質 PTFE
Oリング材質 FKM
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(外) 図面ダウンロード
UL-1100 PT 1/8 CADデータダウンロード PDFデータダウンロード
UL-1200 PT 1/4 CADデータダウンロード PDFデータダウンロード
UL-1300 PT 3/8 CADデータダウンロード PDFデータダウンロード
