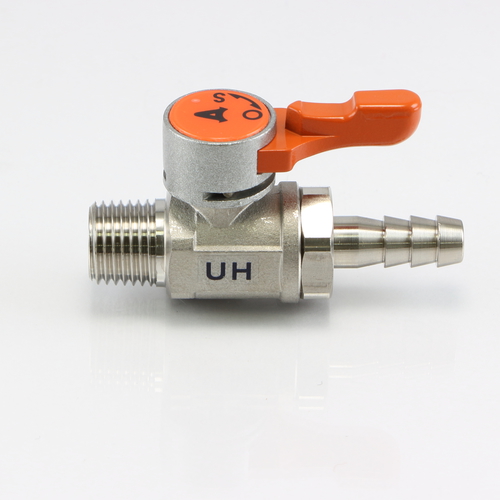

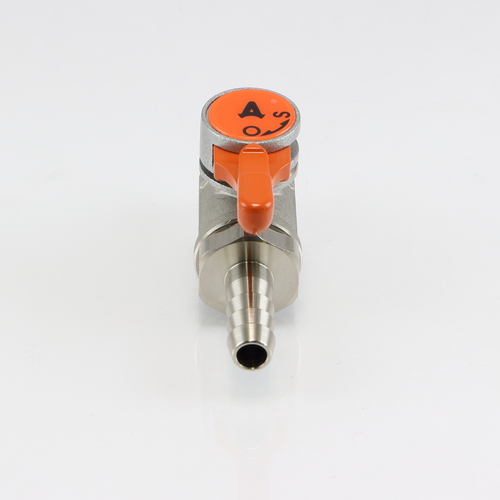

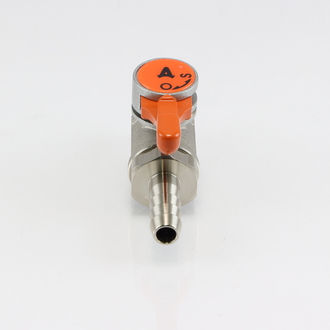

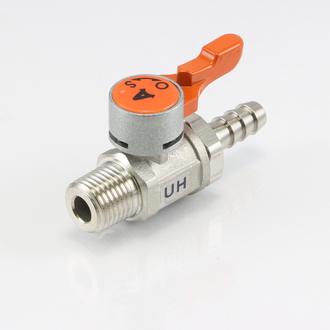

UH ホースニップル一体型

ホースニップル一体型のステンレス製

一次側がテーパー(PT)外ネジ、二次側がホース接続の配管用バルブです。 ホースに対応するサイズが豊富で、選択の幅が広がりました。 ホースバンドで締め付けることで、ホースの固定を図ります。 エアーコックの代用にも信頼性の高いボールバルブで、ご使用いただけます。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+120℃
弁箱耐圧検査 2.94MPa
弁座漏れ検査 0.59MPa
ボディ材質 SCS13
ソケット材質 SUS304
シート材質 PTFE
Oリング材質 FKM
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番 取付ネジ(外) 竹の子外径(mm) 図面ダウンロード
UH-1106 PT 1/8 6 CADデータダウンロード PDFデータダウンロード
UH-1107 PT 1/8 7 CADデータダウンロード PDFデータダウンロード
UH-1108 PT 1/8 8 CADデータダウンロード PDFデータダウンロード
UH-1110 PT 1/8 10.5 CADデータダウンロード PDFデータダウンロード
UH-1207 PT 1/4 7 CADデータダウンロード PDFデータダウンロード
UH-1208 PT 1/4 8 CADデータダウンロード PDFデータダウンロード
UH-1209 PT 1/4 9 CADデータダウンロード PDFデータダウンロード
UH-1210 PT 1/4 10.5 CADデータダウンロード PDFデータダウンロード
UH-1309 PT 3/8 9 CADデータダウンロード PDFデータダウンロード
UH-1310 PT 3/8 10.5 CADデータダウンロード PDFデータダウンロード
