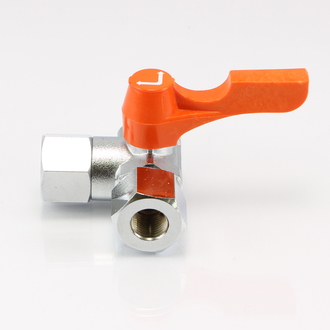

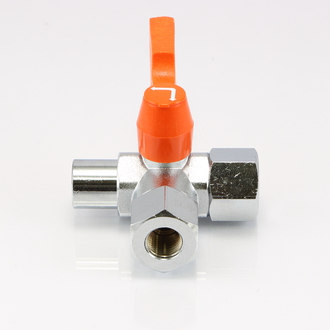

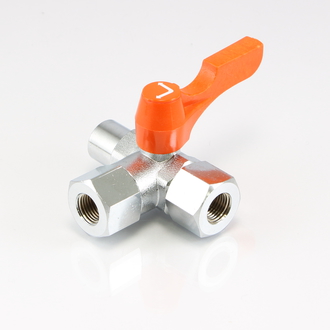

エースボール3W 内ねじタイプ
(3方2面シート弁)【RoHS】

エースボール3W 3方2面シートのLポートタイプ

L字方向の流路を切り替えるためのバルブです。
RoHS指令相当品です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771BD
ソケット材質 C3604BD
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 ボア径(mm) 取付ネジ(内) 図面ダウンロード
BT-1111 6 PT 1/8 CADデータダウンロード PDFデータダウンロード
BT-1222 6 PT 1/4 CADデータダウンロード PDFデータダウンロード
BT-2333 8 PT 3/8 CADデータダウンロード PDFデータダウンロード
