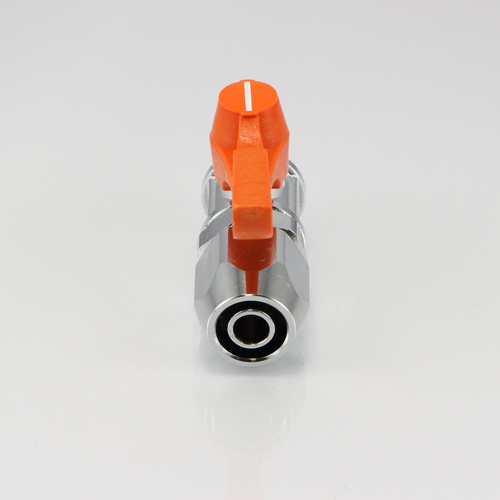

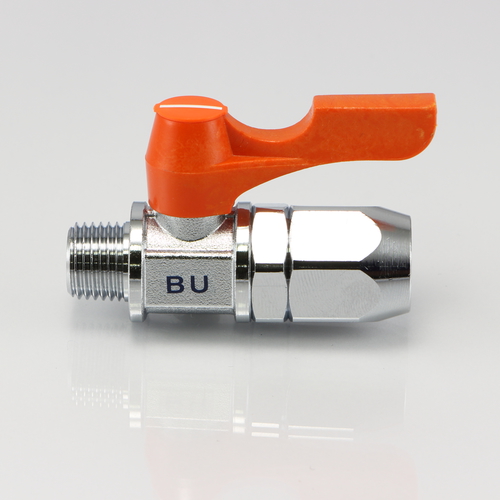

BU ウレタンチューブ接続型 【RoHS】

ウレタンチューブ接続型のストレートタイプ

一次側がテーパー(PT)外ネジ、二次側はウレタンチューブに接続できるタイプです。
バルブとの一体化によって、配管の手間とコスト削減を可能にします。
RoHS指令相当品(カドミウム含有75ppm以下)です。

共通仕様

使用圧力 MAX 0.98MPa
使用温度 -10℃(凍結無き事)〜+80℃
弁箱耐圧検査 1.5MPa
弁座漏れ検査 0.6MPa
ボディ材質 C3771B(cd75ppm以下)
ソケット材質 C3604BD(cd75ppm以下)
シート材質 PTFE
Oリング材質 NBR70-1
流 体 上記材質に悪影響が無い流体

製品バリエーション

品番 取付ネジ(外) チューブ内径(mm) チューブ外径(mm) ボア径(mm) 図面ダウンロード
BU-1165R PT 1/8 φ6.5 φ10 6 CADデータダウンロード PDFデータダウンロード
BU-1185R PT 1/8 φ8.5 φ12.5 6 CADデータダウンロード PDFデータダウンロード
BU-1265R PT 1/4 φ6.5 φ10 6 CADデータダウンロード PDFデータダウンロード
BU-1285R PT 1/4 φ8.5 φ12.5 6 CADデータダウンロード PDFデータダウンロード
BU-1365R PT 3/8 φ6.5 φ10 6 CADデータダウンロード PDFデータダウンロード
BU-1385R PT 3/8 φ8.5 φ12.5 6 CADデータダウンロード PDFデータダウンロード
