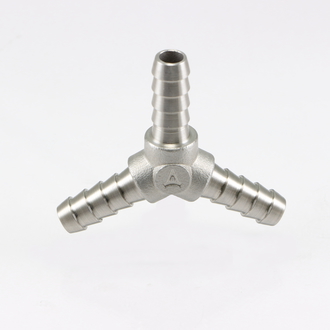

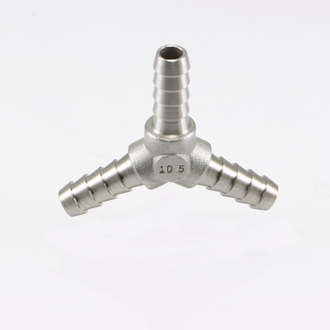

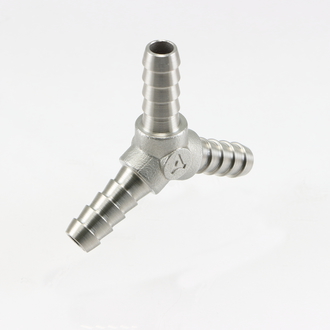

HY SUS 三方接手

SUS製の三方接手を新発売致しました。

三方向にホースを接続するためのSUS製接手です。
ホースを使った分岐に最適です。

共通仕様

使用圧力 MAX 3.45MPa
使用温度 -50℃〜+150℃
材質 SCS13
流 体 上記材質に悪影響が無い流体

製品バリエーション





品番

竹の子外径(mm)

竹の子内径(mm)

竹の子長さ(mm)

図面ダウンロード

HY-7007 7 4 18
CADデータダウンロード
PDFデータダウンロード
HY-7009 9 5 18
CADデータダウンロード
PDFデータダウンロード
HY-7010 10.5 6.5 25
CADデータダウンロード
PDFデータダウンロード
