ステンレス製 変換内外ソケット(SUS304)

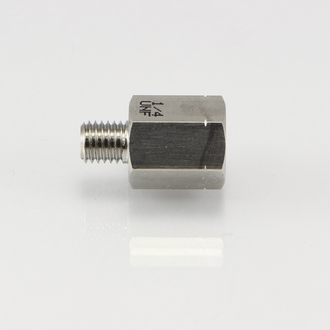

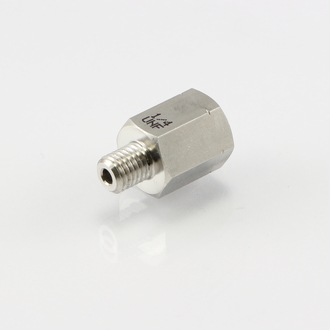

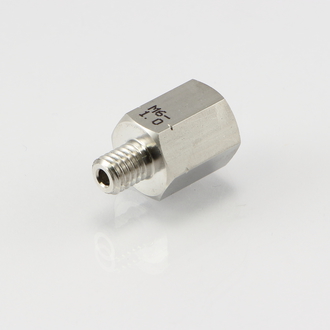

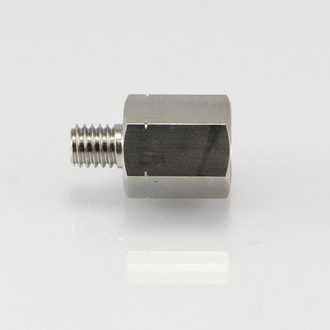

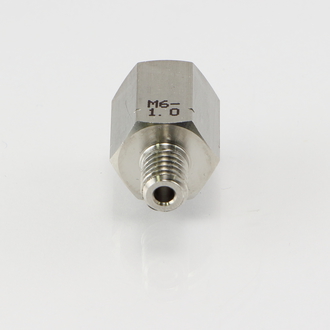

SUS304製、M6ネジから、PT 1/8ネジへの変換、または、1/4UNFネジからPT 1/8ネジへの変換用ソケットです。

別途、黄銅製(C3604)シリーズも御座います。

共通仕様



使用圧力 MAX 6.90MPa
使用温度 -50℃〜+150℃
材質 SUS304
流 体 上記材質に悪影響が無い流体

製品バリエーション



品番

d1(外)

d2(内)

φD(mm)

B(mm)

L(mm)

図面ダウンロード

NF-8281 1/4-28UNF PT 1/8 2.5 12

21

CADデータダウンロード PDFデータダウンロード

NF-8611

M6xP1.0 PT 1/8 2.5 12 21 CADデータダウンロード PDFデータダウンロード

一覧表ダウンロード(NF-8281, 8611)

PDFデータダウンロード
